Cắt Laser & Chấn CNC Trọn Gói Tại TPHCM

Gia An Phú nhận cắt Laser và chấn CNC trọn gói theo bản vẽ tại TP.HCM, phù hợp với doanh nghiệp cần chuyển trực tiếp từ thép tấm hoặc flat pattern thành các chi tiết kim loại đã được cắt và tạo hình theo CAD/DXF/PDF.

Thay vì tách thành hai đơn hàng:

XƯỞNG A CẮT LASER → VẬN CHUYỂN PHÔI → XƯỞNG B CHẤN CNC

khách hàng có thể triển khai tại một đầu mối:

CAD/DXF/PDF → MATERIAL → LASER → BENDING → FINISHED PART

Gia An Phú tiếp nhận nhiều dạng chi tiết như:

Panel
Cover
Bracket/Pát
Chi tiết chữ L
Chi tiết chữ U
Khay
Hộp
Tủ dạng nhiều panel
Chi tiết vỏ máy
Mounting plate
Các chi tiết kim loại tấm theo thiết kế riêng

Khách hàng có thể cấp sẵn thép hoặc yêu cầu Gia An Phú chuẩn bị vật liệu phù hợp với hồ sơ kỹ thuật trước khi gia công.

Hạng mục	Khả năng tiếp nhận
Hồ sơ	CAD / DXF / PDF / bản vẽ kỹ thuật
Vật liệu	Khách cấp hoặc Gia An Phú cung cấp
Cắt	Laser CNC theo biên dạng
Tạo hình	Chấn CNC theo drawing
Sản phẩm	Part đơn / nhiều mã / theo bộ
Số lượng	Mẫu / số lượng ít / theo lô
Khu vực	TP.HCM và khu vực lân cận
Hotline/Zalo	0937.200.476

Đã có CAD/DXF/PDF? Gửi bản vẽ cùng material, thickness và quantity để Gia An Phú kiểm tra đồng thời phương án cắt Laser và chấn CNC trước khi báo giá.

NỘI DUNG CHÍNH

Cắt Laser & Chấn CNC Trọn Gói Là Gì?

Trong gia công kim loại tấm, cắt Laser và chấn CNC là hai công đoạn khác nhau nhưng có mối liên hệ trực tiếp với nhau.

Cắt Laser tạo ra flat part – chi tiết dạng phẳng.

Chấn CNC tiếp tục biến flat part đó thành chi tiết có hình dạng 3D theo bản vẽ.

Quy trình cơ bản:

THÉP TẤM → LASER → FLAT PART → BENDING → FINISHED PART

Vì vậy, “cắt Laser & chấn CNC trọn gói” không đơn giản là đặt hai dịch vụ riêng trong cùng một đơn hàng.

Điểm quan trọng hơn là dữ liệu của hai công đoạn phải phù hợp với cùng một sản phẩm cuối cùng.

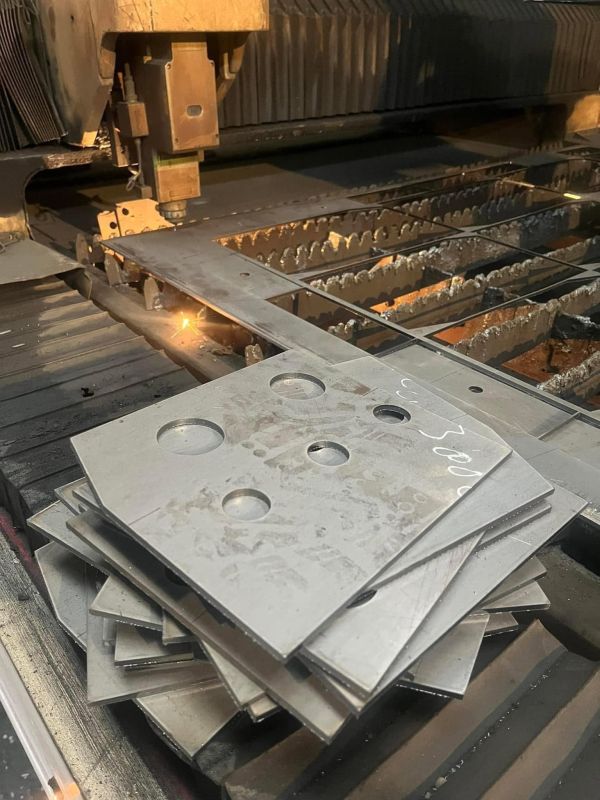

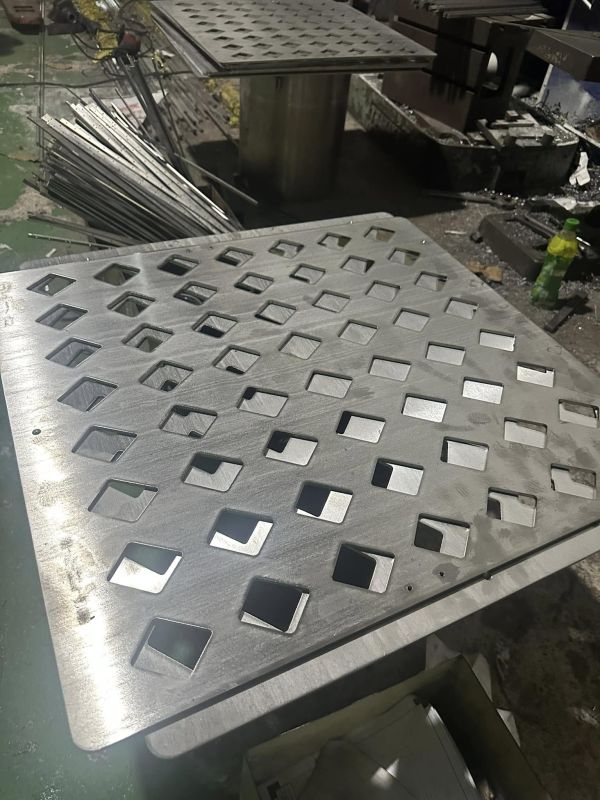

Laser Tạo Flat Part

Từ dữ liệu DXF hoặc hồ sơ kỹ thuật, Laser có thể tạo:

Outer contour
Hole
Slot
Cutout
Vent
Corner relief
Bend relief
Các feature khác theo drawing

Kết quả sau công đoạn này là một chi tiết phẳng có geometry phù hợp để chuyển sang bước tiếp theo.

Ví dụ:

DXF → LASER → FLAT BRACKET

hoặc:

DXF → LASER → FLAT COVER

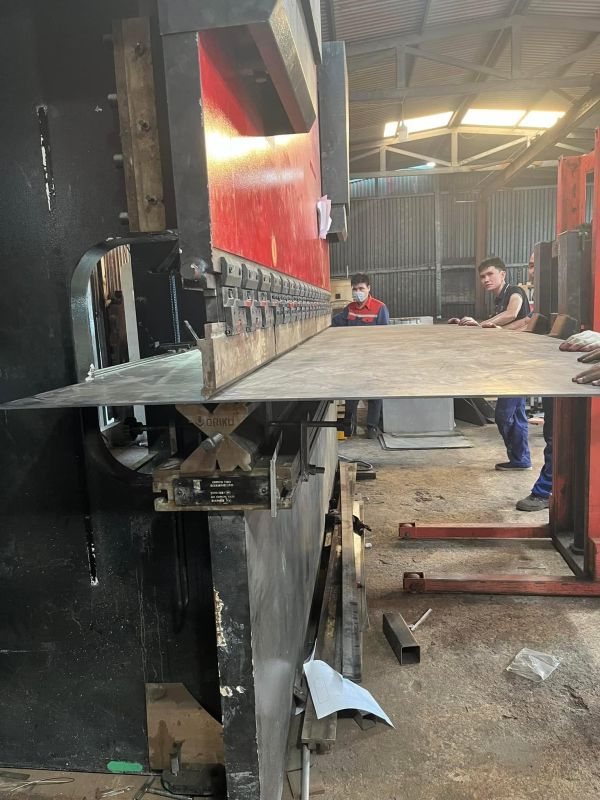

Chấn CNC Biến Flat Part Thành Chi Tiết 3D

Flat part sau Laser được đưa sang công đoạn chấn để tạo:

Góc
Flange
Cạnh
Hình chữ L
Hình chữ U
Cover
Box
Tray
Bracket
Các geometry khác theo drawing

Ví dụ:

FLAT BRACKET → BEND → FINISHED BRACKET

hoặc:

FLAT COVER → MULTIPLE BENDS → FINISHED COVER

Hai Công Đoạn Có Quan Hệ Trực Tiếp Với Nhau

Một chi tiết sau chấn có đúng yêu cầu hay không không chỉ phụ thuộc vào công đoạn chấn.

Ngay từ flat pattern cần xem xét các yếu tố như:

Material
Thickness
Bend geometry
Hole position
Cutout position
Relief
Flange
Hình dạng thành phẩm

Ví dụ, một lỗ được Laser đúng theo DXF nhưng nằm tại vùng chịu ảnh hưởng của đường chấn vẫn có thể tạo ra vấn đề khi chi tiết được tạo hình.

Tương tự, một corner relief được cắt ở công đoạn Laser lại có mục đích phục vụ cho việc tạo hình ở công đoạn chấn.

Do đó, với các part cần cả hai công đoạn, cách tiếp cận phù hợp là:

FINISHED PART → FLAT PATTERN → LASER → BENDING → FINISHED PART

thay vì xem Laser và chấn như hai bước hoàn toàn độc lập.

Vì Sao Nên Kiểm Tra Laser Và Chấn Trong Cùng Một Quy Trình?

Khi một part cần cả cắt Laser và chấn CNC, dữ liệu cắt phải hướng đến hình dạng thành phẩm sau chấn.

Đây là lý do việc kiểm tra cả hai công đoạn ngay từ đầu có giá trị đặc biệt với các sản phẩm:

Nhiều bend
Nhiều lỗ
Có cutout
Có flange
Có corner
Có feature gần bend
Có nhiều part cần lắp với nhau

Flat Pattern Phải Phù Hợp Với Sản Phẩm Sau Chấn

Giả sử khách hàng cần một chi tiết chữ U.

Finished part có dạng:

└───┘

Nhưng Laser không cắt trực tiếp hình dạng 3D đó.

Cần có một flat pattern tương ứng:

FLAT → BEND LEFT + BEND RIGHT → U PART

Kích thước flat pattern không nên được xác định đơn giản bằng cách cộng các kích thước ngoài của thành phẩm.

Cần xem xét:

Material
Thickness
Bend
Radius
Geometry
Yêu cầu kích thước sau chấn

Do đó, finished drawing và flat pattern phải có quan hệ nhất quán với nhau.

Vị Trí Lỗ Cần Được Xem Xét Trước Khi Laser

Một part có thể chứa:

Mounting holes
Slot
Connector cutout
Vent
Bolt holes

Nếu các feature này nằm trên vùng sẽ được chấn, vị trí của chúng cần được xem xét trong trạng thái thành phẩm.

Ví dụ một bracket cần:

HOLE → BEND → FINISHED BRACKET

Điều quan trọng không chỉ là:

Laser có cắt đúng tọa độ lỗ trên flat part hay không?

mà còn là:

Sau khi chấn, lỗ có nằm đúng vị trí cần thiết trên finished part hay không?

Corner Relief Được Tạo Khi Laser Nhưng Phục Vụ Khi Chấn

Một khay bốn cạnh là ví dụ điển hình.

Flat pattern có thể cần xử lý các góc trước khi chấn:

FLAT PATTERN + CORNER RELIEF → LASER → 4 BENDS → TRAY

Như vậy:

RELIEF = FEATURE ĐƯỢC LASER CẮT

nhưng mục đích của nó lại liên quan trực tiếp đến:

BENDING GEOMETRY

Đây là một trong những ví dụ rõ nhất cho thấy hai công đoạn cần được xem xét cùng nhau.

Bend Geometry Có Thể Ảnh Hưởng Đến Flat Pattern

Nếu finished part thay đổi:

Góc
Flange
Thickness
Bend geometry
Một số kích thước liên quan

thì flat pattern cũng có thể cần được kiểm tra lại.

Do đó, khi khách hàng cập nhật drawing thành phẩm, không nên mặc định DXF cũ vẫn phù hợp.

Revision Phải Đồng Bộ

Giả sử hồ sơ gồm:

PANEL-01.DXF – REV A

nhưng:

PANEL-01.PDF – REV B

Lúc này có nguy cơ:

DXF là thiết kế cũ
PDF là thiết kế mới

hoặc ngược lại.

Không nên tự chọn một trong hai để sản xuất.

Cần xác nhận revision hiện hành trước khi triển khai.

Với đơn hàng nhiều mã, việc này càng quan trọng vì có thể đồng thời tồn tại nhiều:

DXF
PDF
Part number
Revision

Một Thay Đổi Ở Thành Phẩm Có Thể Ảnh Hưởng Đến File Cắt

Ví dụ khách hàng thay đổi:

Flange từ 30 mm → 40 mm

Nếu geometry thành phẩm thay đổi, dữ liệu flat pattern liên quan cần được kiểm tra trước khi tiếp tục sử dụng file DXF hiện tại.

Điều này đặc biệt quan trọng trong quá trình:

PROTOTYPE → TEST → REVISION → PRODUCTION

Khi Nào Nên Chọn Cắt Laser + Chấn CNC Trọn Gói?

Không phải mọi chi tiết thép tấm đều cần cả Laser và chấn.

Nếu sản phẩm chỉ là một plate phẳng có lỗ, khách hàng có thể chỉ cần Laser.

Nếu đã có flat part hoàn chỉnh, có thể chỉ cần chấn.

Dịch vụ kết hợp Laser + chấn phù hợp hơn trong những trường hợp sau.

Có Drawing Thành Phẩm Và Cần Sản Xuất Chi Tiết

Khách hàng đã có:

CAD
3D
PDF
Drawing kỹ thuật

và cần chuyển thiết kế thành part thực tế.

Workflow:

DRAWING → FLAT PATTERN → LASER → BENDING → PART

Có DXF + PDF

Đây là bộ dữ liệu rất hữu ích cho các part cần Laser + chấn.

DXF có thể phục vụ flat pattern.

PDF có thể cung cấp:

Material
Thickness
Finished dimensions
Bend
Part number
Revision
Quantity

Hai loại file bổ sung thông tin cho nhau.

Cần Gia Công Nhiều Part Trong Cùng Một Dự Án

Ví dụ một bộ sản phẩm gồm:

Part	Qty	Công đoạn
Panel A	20	Laser + chấn
Panel B	20	Laser + chấn
Plate C	40	Laser
Bracket D	80	Laser + chấn
Cover E	20	Laser + chấn

Trong trường hợp này, không phải mọi part đều đi qua cùng một quy trình.

Gia An Phú có thể kiểm tra yêu cầu theo từng mã.

Cần Panel, Cover Hoặc Bracket

Đây là những dạng part thường kết hợp tốt hai công đoạn.

Ví dụ:

PANEL

Laser tạo:

Outer contour
Hole
Cutout

sau đó:

BENDING → FLANGE

Với cover:

LASER FLAT → MULTIPLE BENDS → COVER

Với bracket:

LASER → BEND → BRACKET

Cần Làm Prototype

Đối với một thiết kế mới, doanh nghiệp có thể cần một hoặc một vài part để:

Kiểm tra geometry
Kiểm tra fit
Kiểm tra hole
Kiểm tra bend
Thử assembly

Sau đó mới cập nhật revision và sản xuất tiếp.

Cần Sản Xuất Theo Lô

Khi drawing đã ổn định, quy trình có thể chuyển sang:

CONFIRMED DRAWING → LASER → BENDING → QC → PRODUCTION PARTS

Muốn Giảm Khâu Trung Chuyển Phôi Giữa Hai Đơn Vị

Nếu Laser và chấn được thực hiện ở hai nơi khác nhau, doanh nghiệp có thể phải:

Gửi drawing cho xưởng Laser
Nhận flat parts
Kiểm tra và phân loại
Vận chuyển sang xưởng chấn
Gửi lại drawing chấn
Đối chiếu từng mã
Nhận sản phẩm sau chấn

Khi hai công đoạn được triển khai tại một đầu mối, workflow có thể rút gọn thành:

DRAWING → LASER → INTERNAL PART FLOW → BENDING → FINISHED PART

Điều này không có nghĩa mọi đơn hàng đều tự động rẻ hơn hoặc nhanh hơn, nhưng có thể giảm số khâu trung chuyển và đầu mối trao đổi trong quá trình gia công.

Gia An Phú Nhận Cắt Chấn Những Loại Chi Tiết Nào?

Khả năng gia công cuối cùng được xác định dựa trên drawing, vật liệu, thickness, kích thước và geometry thực tế.

Tuy nhiên, các nhóm part thường phù hợp với quy trình Laser + chấn gồm:

Chi Tiết Chữ L

Một flat part được tạo một đường chấn:

FLAT → 1 BEND → L PART

Chi tiết có thể có thêm:

Hole
Slot
Cutout

theo drawing.

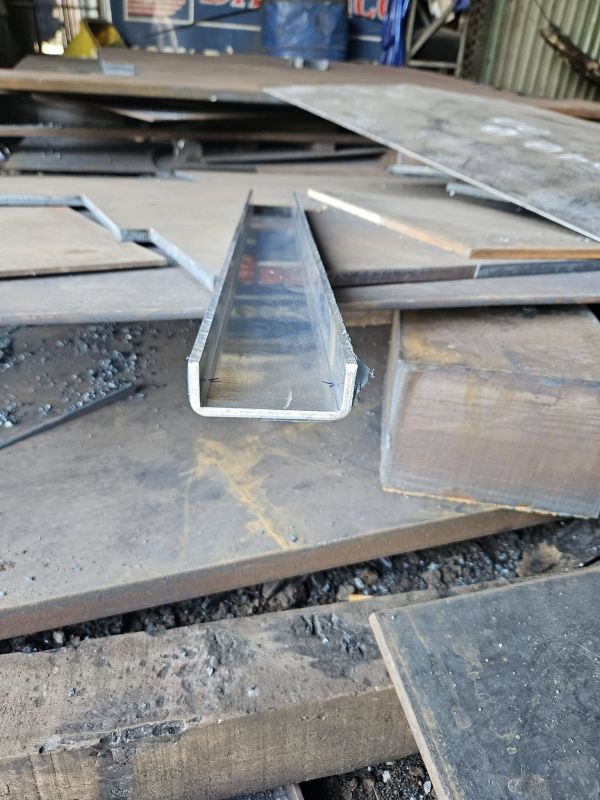

Chi Tiết Chữ U

Quy trình cơ bản:

FLAT → BEND 1 → BEND 2 → U PART

Với U sâu hoặc flange đặc biệt, cần kiểm tra khả năng tiếp cận khi chấn.

Chi Tiết Nhiều Góc

Một part có thể cần:

3 bend
4 bend
Nhiều bend hơn

Tuy nhiên, số lượng đường chấn không phải yếu tố duy nhất quyết định khả năng thực hiện.

Cần xem thêm:

Hướng chấn
Khoảng cách giữa các bend
Flange
Geometry
Tool access
Trình tự chấn

Panel Chấn Mép

Panel có thể được Laser tạo:

Đường bao
Hole
Slot
Vent
Cutout

sau đó chấn một hoặc nhiều cạnh.

Ứng dụng cụ thể phụ thuộc vào thiết kế của khách hàng.

Cover

Cover có thể là:

Cover chữ U
Cover nhiều cạnh
Cover có lỗ
Cover có vent
Cover có cutout

Workflow:

DXF → LASER → FLAT COVER → BENDING → FINISHED COVER

Bracket Và Pát

Bracket thường có kích thước nhỏ hơn panel nhưng có thể xuất hiện với số lượng lớn trong một bộ sản phẩm.

Ví dụ:

BRACKET-A × 4/bộ

Nếu đơn hàng có 50 bộ:

4 × 50 = 200 BRACKET-A

Do đó, part nhỏ vẫn cần được quản lý rõ:

PART NUMBER + REVISION + QUANTITY

Khay

Khay có thể được tạo từ một flat pattern:

FLAT → LASER → MULTIPLE BENDS → TRAY

Các corner relief hoặc feature khác được xử lý theo drawing.

Hộp

Một hộp có thể gồm:

1 FLAT PART → MULTIPLE BENDS

hoặc:

BODY + COVER

Tùy cấu tạo.

Tủ Dạng Nhiều Panel

Một tủ có thể gồm:

Front panel
Rear panel
Side-L
Side-R
Top
Bottom
Door
Mounting plate
Brackets

Một số part cần:

LASER + BENDING

trong khi một số part có thể chỉ:

LASER ONLY

Chi Tiết Vỏ Máy

Các part của vỏ máy có thể gồm:

Panel
Cover
Door
Bracket
Equipment plate
Support

và được gia công theo bộ drawing tương ứng.

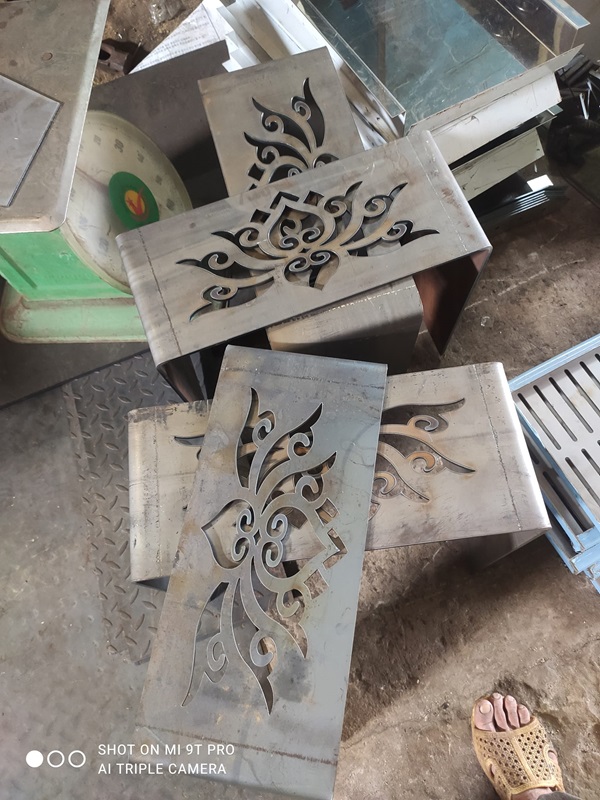

Chi Tiết Theo Hình Dạng Riêng

Gia An Phú không giới hạn dịch vụ ở một danh sách sản phẩm cố định.

Nếu khách hàng có một chi tiết kim loại tấm riêng, có thể gửi drawing để kiểm tra:

Material
Thickness
Flat pattern
Laser geometry
Bend geometry
Quantity

Tên gọi sản phẩm không quyết định khả năng gia công; drawing thực tế mới là cơ sở quan trọng để đánh giá.

Từ Bản Vẽ Thành Phẩm Đến Flat Pattern

Đây là một trong những bước quan trọng nhất đối với chi tiết cần cả Laser và chấn CNC.

Khách hàng thường quan tâm đến finished part – chi tiết sau cùng, trong khi máy Laser cần dữ liệu của flat part – phôi dạng phẳng.

Hai trạng thái này có liên quan nhưng không giống nhau.

Finished Drawing

Finished drawing thể hiện hình dạng sản phẩm sau khi tạo hình.

Ví dụ một part chữ U có:

Width
Height
Flange
Hole
Bend angle
Material
Thickness

Đây là trạng thái khách hàng cần nhận sau gia công.

Flat Pattern

Trước khi chấn, chi tiết cần được trải thành dạng phẳng.

Workflow:

FINISHED PART → FLAT PATTERN

Flat pattern có thể chứa:

Outer contour
Hole
Slot
Cutout
Relief
Các feature cần Laser

DXF Cắt Laser

Flat pattern sau khi được xác định có thể được thể hiện bằng DXF phục vụ quá trình cắt.

Workflow:

FLAT PATTERN → DXF → LASER

Drawing Chấn

Sau khi Laser tạo phôi, part được chuyển sang chấn theo yêu cầu thành phẩm.

Drawing chấn cần giúp xác định các thông tin như:

Bend
Angle
Direction
Flange
Finished dimensions

Quy trình đầy đủ:

FINISHED DRAWING → FLAT PATTERN → DXF → LASER → BENDING → FINISHED PART

Không Nên Tự Cộng Kích Thước Để Tính Phôi

Giả sử một chi tiết chữ U có:

Đáy
Thành trái
Thành phải

Không nên mặc định:

Chiều dài phôi = đáy + thành trái + thành phải

mà không xem xét các yếu tố liên quan đến quá trình chấn.

Material, thickness, bend radius và geometry đều có thể ảnh hưởng đến việc xác định flat pattern.

Do đó, với những part yêu cầu kích thước sau chấn, finished drawing và dữ liệu flat pattern cần được kiểm tra đồng bộ trước khi Laser.

Gia Công Theo CAD/DXF/PDF

Gia An Phú tiếp nhận nhiều định dạng hồ sơ khác nhau tùy tình trạng dữ liệu của khách hàng.

CAD/3D

CAD hoặc mô hình 3D giúp thể hiện:

Hình dạng thành phẩm
Quan hệ giữa các flange
Hướng tạo hình
Cấu tạo nhiều part
Assembly nếu có

DXF

DXF phù hợp để thể hiện flat geometry phục vụ cắt Laser:

Contour
Hole
Slot
Cutout
Relief

PDF

PDF bản vẽ kỹ thuật có thể cung cấp:

Material
Thickness
Finished dimensions
Bend
Quantity
Part number
Revision
Critical dimensions

Bộ Hồ Sơ Nhiều Mã

Với dự án nhiều part, nên bổ sung:

BOM
Part list
Quantity
Revision

Một bộ hồ sơ có cấu trúc rõ ràng có thể gồm:

CAD/3D + DXF + PDF + PART LIST

Nếu doanh nghiệp có bộ bản vẽ cần triển khai thành các chi tiết kim loại thực tế, có thể tham khảo thêm dịch vụ Gia Công Theo Bản Vẽ CAD/DXF/PDF của Gia An Phú.

Công Đoạn 1: Cắt Laser CNC Theo Bản Vẽ

Trong quy trình Laser + chấn, mục tiêu của công đoạn cắt là tạo ra flat part phù hợp với bước tạo hình tiếp theo.

Laser có thể thực hiện:

Outer contour
Hole
Slot
Cutout
Vent
Corner relief
Bend relief
Các biên dạng khác theo DXF

Output:

FLAT PART READY FOR BENDING

Đường Bao

Đường bao xác định geometry tổng thể của flat part.

Lỗ Và Slot

Các feature này cần nằm đúng vị trí trên flat pattern để sau khi chấn đạt quan hệ hình học theo thiết kế.

Cutout

Panel hoặc cover có thể cần:

Connector cutout
Display cutout
Fan opening
Cable opening
Các hình dạng khác theo drawing

Relief

Relief là ví dụ rõ ràng cho mối quan hệ giữa hai công đoạn:

LASER TẠO RELIEF → BENDING SỬ DỤNG GEOMETRY ĐÓ ĐỂ TẠO HÌNH

Do đó, đối với các chi tiết cần tiếp tục chấn, việc kiểm tra không nên dừng ở câu hỏi:

“DXF có cắt được không?”

mà cần xét thêm:

“Flat part sau khi cắt có phù hợp với geometry cần tạo sau chấn hay không?”

Khách hàng chỉ cần tạo phôi hoặc chi tiết phẳng có thể tham khảo riêng dịch vụ Cắt Laser Thép Tấm Theo Yêu Cầu Tại TP.HCM.

Công Đoạn 2: Chấn CNC Tạo Hình

Sau khi flat part được Laser, chi tiết chuyển sang công đoạn chấn CNC.

Workflow:

FLAT PART → PRESS BRAKE → FINISHED GEOMETRY

Tùy drawing, part có thể cần:

Một bend
Hai bend
Nhiều bend
Nhiều hướng tạo hình

Bend Angle

Góc chấn được thực hiện theo yêu cầu của drawing và khả năng gia công thực tế.

Flange

Kích thước flange là một trong những thông tin quan trọng của finished part.

Multiple Bends

Một cover hoặc hộp có thể cần nhiều đường chấn.

Khi đó cần xem xét không chỉ từng bend riêng lẻ mà còn cả trình tự tạo hình.

Bend Sequence

Cạnh được chấn trước có thể ảnh hưởng đến khả năng thực hiện cạnh tiếp theo.

Điều này đặc biệt đáng chú ý với:

U part
Box
Tray
Cover
Chi tiết nhiều flange

Tool Access

Một geometry nhìn đơn giản trên màn hình chưa chắc có thể được tạo hình theo bất kỳ trình tự nào.

Cần xem xét khả năng tiếp cận của dụng cụ và vị trí của các cạnh đã được chấn.

Finished Dimensions

Mục tiêu cuối cùng không phải chỉ tạo ra một góc chấn mà là đưa part về geometry và các kích thước cần thiết theo drawing.

Khách hàng đã có flat part hoặc cần tìm hiểu sâu hơn về công đoạn tạo hình có thể tham khảo Chấn Gấp Thép Tấm Theo Yêu Cầu Tại TP.HCM.

Những Dữ Liệu Phải Đồng Bộ Giữa Cắt Laser Và Chấn CNC

Khi một chi tiết cần đi qua cả hai công đoạn, dữ liệu không nên được quản lý theo kiểu:

File này dùng cho Laser, file kia dùng cho chấn, mỗi bên tự hiểu theo cách riêng.

Thay vào đó, toàn bộ hồ sơ cần cùng hướng đến một finished part duy nhất.

Các thông tin quan trọng cần đồng bộ gồm:

Dữ liệu	Cắt Laser	Chấn CNC
Material	Cần xác nhận	Cần xác nhận
Thickness	Ảnh hưởng điều kiện cắt	Ảnh hưởng bend geometry
Part Number	Dùng để nhận diện part	Dùng để nhận diện part
Revision	Phải đúng phiên bản	Phải đúng phiên bản
Hole / Cutout	Được tạo trên flat part	Cần đúng vị trí sau chấn
Bend Geometry	Ảnh hưởng flat pattern	Là dữ liệu tạo hình
Finished Dimensions	Liên quan đến phôi	Là kích thước cần đạt
Quantity	Xác định số phôi cần cắt	Xác định số part cần chấn

Material

Loại vật liệu cần thống nhất xuyên suốt đơn hàng.

Ví dụ, nếu drawing yêu cầu SS400 nhưng file báo giá hoặc bảng part list lại ghi một loại thép khác, cần xác nhận trước khi sản xuất.

Không nên mặc định hai vật liệu có thể thay thế nhau chỉ vì cùng độ dày.

Thickness

Độ dày là một trong những thông tin quan trọng nhất vì ảnh hưởng đến cả:

LASER

và:

BENDING

Nếu thickness trong DXF/PDF/BOM không thống nhất, cần làm rõ trước khi tạo phôi.

Part Number

Một dự án nhiều mã có thể gồm hàng chục hoặc hàng trăm drawing.

Part number giúp:

Đối chiếu DXF
Đối chiếu PDF
Đối chiếu quantity
Phân loại flat part
Phân loại finished part

Ví dụ:

BRACKET-A01

nên được sử dụng thống nhất cho toàn bộ dữ liệu liên quan.

Revision

Revision cần được kiểm tra ở tất cả các file.

Ví dụ:

BRACKET-A01.DXF – REV C

và:

BRACKET-A01.PDF – REV C

sẽ rõ ràng hơn nhiều so với:

bracket-final.dxf

và:

bracket-new.pdf

Nếu hai file khác revision, không nên tự giả định file nào đúng.

Finished Dimensions

Đối với chi tiết cần chấn, kích thước thành phẩm mới là thông tin cuối cùng khách hàng cần đạt được.

Flat pattern phải được xem xét trong mối quan hệ với các finished dimensions này.

Bend Direction

Một flat pattern có thể có nhiều bend line.

Nếu hướng chấn không được thể hiện rõ, sản phẩm có thể tạo thành hình dạng khác với thiết kế.

Do đó, với part phức tạp, drawing thành phẩm nên cho thấy rõ:

Cạnh nào dựng lên
Cạnh nào chấn xuống
Góc
Orientation

Vì Sao Thickness Sai Có Thể Ảnh Hưởng Cả Cắt Và Chấn?

Giả sử drawing sản phẩm được thiết kế cho một độ dày nhất định.

Sau đó trong quá trình chuẩn bị vật liệu, thickness bị thay đổi nhưng vẫn giữ nguyên toàn bộ dữ liệu cũ.

Điều này có thể ảnh hưởng đến nhiều yếu tố.

Flat Pattern Có Thể Cần Kiểm Tra Lại

Khi thickness thay đổi, mối quan hệ giữa:

Bend
Radius
Flange
Finished dimensions

cũng có thể thay đổi.

Do đó, không nên mặc định DXF cũ luôn tiếp tục phù hợp.

Bend Behavior Thay Đổi

Vật liệu dày hơn hoặc mỏng hơn có thể có điều kiện tạo hình khác.

Điều này ảnh hưởng đến:

Lực chấn
Tooling
Radius
Springback
Khả năng tạo góc

Hole Gần Bend Có Thể Trở Thành Vấn Đề

Một feature vốn nằm ở vị trí phù hợp với thickness ban đầu có thể cần kiểm tra lại khi độ dày thay đổi.

Finished Geometry Có Thể Bị Ảnh Hưởng

Nếu flat pattern không được xem xét lại sau khi thay thickness, kích thước sau chấn có thể không còn phù hợp với drawing ban đầu.

Thông điệp quan trọng là:

Không nên thay đổi thickness nhưng giữ nguyên toàn bộ dữ liệu Laser + chấn mà không kiểm tra lại.

Lỗ Và Cutout Gần Đường Chấn

Đây là một trong những tình huống thể hiện rõ nhất lý do Laser và chấn cần được xem xét trong cùng một quy trình.

Trên DXF, một lỗ có thể nhìn hoàn toàn đúng.

Laser cũng có thể cắt đúng geometry.

Nhưng sau khi part được chấn, feature đó có thể chịu ảnh hưởng của vùng biến dạng.

Lỗ Mounting Gần Bend

Ví dụ một bracket có:

Một lỗ bắt bulông
Một bend line nằm gần đó

Nếu vị trí này quan trọng đối với lắp ráp, cần kiểm tra khoảng cách giữa lỗ và vùng chấn.

Slot Gần Bend

Slot thường được dùng cho:

Lắp ghép
Điều chỉnh
Mounting
Các chức năng khác theo drawing

Nếu slot nằm gần bend line, geometry sau chấn cần được xem xét.

Connector Cutout Gần Flange

Panel có thể có connector nằm gần cạnh chấn.

Sau chấn, vị trí connector cần vẫn phù hợp với thiết bị sẽ lắp.

Vent Gần Bend

Dãy slot thông gió cũng có thể nằm gần flange.

Không nên chỉ kiểm tra pattern trên flat part mà bỏ qua trạng thái thành phẩm.

Không có một khoảng cách tuyệt đối áp dụng cho mọi part. Khả năng thực hiện phụ thuộc vào:

Material
Thickness
Bend radius
Feature geometry
Drawing
Yêu cầu sản phẩm

Bend Relief Và Corner Relief Trong Quy Trình Laser + Chấn

Relief là một ví dụ rất điển hình về feature được tạo trong công đoạn Laser nhưng phục vụ trực tiếp cho quá trình chấn.

Bend Relief Là Gì?

Khi một bend kết thúc tại khu vực gần một cạnh hoặc một feature khác, flat pattern có thể cần một vùng relief theo thiết kế.

Mục đích là tạo không gian phù hợp để vật liệu biến dạng trong quá trình chấn.

Corner Relief

Với các sản phẩm như:

Tray
Box
Cover
Enclosure part

nhiều flange có thể giao nhau tại góc.

Flat pattern có thể cần xử lý góc trước khi chấn.

Workflow:

CORNER GEOMETRY TRÊN DXF → LASER CUT → BENDING → FINISHED CORNER

Vì Sao Không Nên Xem Relief Là Feature “Phụ”?

Một relief nhỏ trên DXF có thể ảnh hưởng trực tiếp đến:

Khả năng chấn
Hình dạng góc
Khoảng hở
Mối quan hệ giữa các flange

Do đó, không nên tự xóa hoặc chỉnh các feature nhỏ chỉ vì nhìn chúng có vẻ không cần thiết trên flat pattern.

Nếu drawing đã được thiết kế đầy đủ, các feature này cần được hiểu trong bối cảnh finished part.

Trình Tự Chấn Ảnh Hưởng Đến Khả Năng Tạo Hình Như Thế Nào?

Với chi tiết chỉ có một đường chấn, vấn đề tương đối đơn giản.

Nhưng với các part nhiều bend, trình tự thực hiện có thể ảnh hưởng trực tiếp đến khả năng gia công.

Chi Tiết Chữ U

Một U part có hai bend.

Sau khi bend thứ nhất được thực hiện, geometry của phôi đã thay đổi.

Cần kiểm tra bend thứ hai có còn đủ không gian để thao tác hay không.

Khay Nhiều Cạnh

Một tray có thể cần:

BEND 1 → BEND 2 → BEND 3 → BEND 4

Nhưng thứ tự tối ưu phụ thuộc vào:

Chiều cao thành
Kích thước đáy
Flange
Tooling
Geometry góc

Hộp

Box có geometry kín hơn nên những bend cuối thường cần được xem xét kỹ về khả năng tiếp cận.

Cover

Một cover dạng U đơn giản và một cover có nhiều flange không nên được đánh giá giống nhau.

Flat Pattern Phải Được Kiểm Tra Cùng Finished Geometry

Điểm quan trọng không phải trình tự chấn luôn làm thay đổi flat pattern.

Mà là:

Trước khi Laser tạo hàng loạt phôi, cần đảm bảo geometry của phôi phù hợp với khả năng tạo hình thành finished part.

Điều này giúp hạn chế tình huống:

Cắt xong toàn bộ lô → mới phát hiện một bend cuối không thể thực hiện theo geometry hiện tại.

Gia Công Panel Bằng Laser + Chấn CNC

Panel là một trong những nhóm part phù hợp nhất với quy trình kết hợp.

Một panel có thể cần Laser tạo:

Outer contour
Mounting holes
Connector cutout
Display cutout
Slot
Vent

Sau đó các mép được chấn theo drawing.

Workflow:

PANEL DXF → LASER FEATURES → BENDING EDGES → FINISHED PANEL

Front Panel

Front panel có thể chứa:

Màn hình
HMI
Nút nhấn
Công tắc
Indicator
Connector

Rear Panel

Có thể chứa:

Power
Fan
Cable opening
Connector
Vent

Side Panel

Có thể cần:

Vent
Slot
Handle cutout
Flange

Với panel, việc kiểm tra đồng thời vị trí feature và bend geometry đặc biệt quan trọng vì nhiều lỗ/cutout có liên quan trực tiếp đến lắp ráp.

Gia Công Cover Bằng Laser + Chấn CNC

Cover có thể bắt đầu từ một flat pattern tương đối đơn giản nhưng sau chấn trở thành một part 3D.

Ví dụ cover chữ U:

FLAT COVER → LASER → BEND 1 → BEND 2 → U COVER

Cover có thể chứa:

Hole
Slot
Vent
Cutout
Screw holes

Tùy cấu tạo, part có thể cần thêm nhiều flange hoặc bend.

Các yếu tố cần kiểm tra gồm:

Material
Thickness
Width
Flange
Bend sequence
Finished dimensions

Gia Công Bracket Và Pát Bằng Laser + Chấn

Bracket là nhóm part thường có kích thước nhỏ nhưng có thể xuất hiện với số lượng lớn trong một dự án.

Workflow:

NESTING → LASER → FLAT BRACKET → BENDING → FINISHED BRACKET

Một bracket có thể gồm:

Outer contour
Hole
Slot
Một bend
Nhiều bend

Ví dụ:

BRACKET-A × 4/bộ

Nếu sản xuất 100 bộ sản phẩm:

400 BRACKET-A

Do đó, các part nhỏ vẫn cần quản lý chặt chẽ về:

Part number
Revision
Material
Quantity

Gia Công Khay Và Hộp Bằng Laser + Chấn CNC

Khay và hộp là hai nhóm sản phẩm thể hiện rất rõ mối quan hệ giữa flat pattern, Laser và bending.

Khay

Một tray có thể bắt đầu từ:

FLAT PATTERN

Laser tạo:

Outer contour
Corner relief
Hole
Slot

sau đó:

BEND EDGES → TRAY

Ví dụ:

FLAT → LASER → 4 BENDS → TRAY

Hộp

Một box có thể được tạo từ một flat pattern với nhiều bend:

FLAT → LASER → MULTIPLE BENDS → BOX

hoặc được chia thành:

BODY + COVER

mỗi part có drawing và quy trình riêng.

Body + Cover

Ví dụ:

BODY DXF → LASER → BENDING → BODY

COVER DXF → LASER → BENDING → COVER

Sau đó hai part được sử dụng như một set theo thiết kế.

Với nhu cầu chuyên sâu hơn về các sản phẩm dạng tủ, hộp và khay, khách hàng có thể tham khảo Gia Công Tủ, Hộp & Khay Kim Loại Theo Yêu Cầu của Gia An Phú.

Gia Công Bộ Chi Tiết Vỏ Máy Bằng Laser + Chấn CNC

Một bộ vỏ máy có thể gồm nhiều sheet metal parts.

Ví dụ:

Front Panel
Rear Panel
Side-L
Side-R
Top Cover
Bottom Plate
Door
Mounting Plate
Brackets

Trong đó:

Front Panel → Laser + chấn

Rear Panel → Laser + chấn

Side Panel → Laser + chấn

Mounting Plate → Có thể Laser only

Bracket → Laser + chấn

Không phải mọi part trong cùng một bộ đều cần cả hai công đoạn.

Điểm quan trọng là quản lý từng mã theo đúng workflow.

Khách hàng đang phát triển enclosure, panel hoặc bộ vỏ thiết bị có thể tham khảo thêm dịch vụ Gia Công Vỏ Máy Theo Bản Vẽ.

Gia Công Một Mã Hay Nhiều Mã Trong Cùng Đơn Hàng?

Gia An Phú có thể tiếp nhận từ một part đơn đến đơn hàng gồm nhiều drawing khác nhau.

Với một part đơn:

PART A → LASER → BENDING

Quản lý tương đối trực tiếp.

Nhưng với một bộ nhiều mã:

Part	Qty	Laser	Chấn
Panel A	20	Có	Có
Panel B	20	Có	Có
Plate C	40	Có	Không
Bracket D	80	Có	Có
Cover E	20	Có	Có

quy trình cần phân loại theo từng part.

Không Phải Tất Cả Part Đều Chấn

Một mounting plate có thể chỉ:

LASER → FINISHED PART

Trong khi bracket:

LASER → BENDING → FINISHED PART

Điều này cần được thể hiện rõ trong part list.

Nhiều Thickness Trong Cùng Đơn Hàng

Một dự án có thể có:

Panel thickness A
Bracket thickness B
Plate thickness C

Vật liệu cần được tổ chức theo từng mã.

Nhiều Material

Nếu các part sử dụng vật liệu khác nhau, BOM hoặc bảng part nên thể hiện rõ.

Quantity Theo Từng Mã

Không nên chỉ ghi:

“20 bộ.”

Nếu mỗi bộ có:

1 Panel A
1 Panel B
4 Bracket D

thì quantity thực tế là:

Panel A: 20
Panel B: 20
Bracket D: 80

Quản Lý Part Number & Revision

Đây là một trong những yếu tố quan trọng nhất với đơn hàng nhiều file.

Một cấu trúc tốt:

PART NUMBER + REVISION + QUANTITY

Ví dụ:

Part	Revision	Qty
PANEL-A01	REV B	20
COVER-B01	REV C	20
BRACKET-C01	REV A	80

DXF Và PDF Phải Cùng Phiên Bản

Ví dụ:

PANEL-A01.DXF = REV A

nhưng:

PANEL-A01.PDF = REV B

thì cần xác nhận lại trước khi sản xuất.

Không Dùng Tên File “Final” Để Thay Cho Revision

Các tên:

final
final-new
final-v2
final-last
final-final

không phải cách quản lý đáng tin cậy với dự án nhiều lần điều chỉnh.

Nên sử dụng:

PART NO. + REV

Repeat Order

Khi khách hàng đặt lại một part sau vài tháng, cần kiểm tra:

Revision hiện tại có còn giống lần sản xuất trước không?

Nếu drawing đã thay đổi, đơn hàng mới phải sử dụng dữ liệu mới nhất được xác nhận.

Prototype Trước Khi Sản Xuất Theo Lô

Với sản phẩm mới hoặc geometry phức tạp, khách hàng có thể bắt đầu bằng một hoặc một số part mẫu.

Workflow:

DRAWING → LASER → BENDING → SAMPLE → TEST → REVISION → PRODUCTION

Prototype giúp doanh nghiệp kiểm tra:

Geometry thành phẩm
Bend
Flange
Hole position
Cutout
Fit
Assembly

Kiểm Tra Finished Geometry

Flat part có thể đúng trên DXF nhưng sản phẩm cuối cùng vẫn cần được đánh giá ở trạng thái sau chấn.

Kiểm Tra Fit

Nếu part lắp với:

Cover
Panel
Bracket
Thiết bị
Một part khác

prototype có thể giúp kiểm tra mối quan hệ này.

Kiểm Tra Hole Và Cutout

Các mounting feature có thể được thử với thiết bị thực tế.

Cập Nhật Revision

Nếu cần chỉnh sửa:

REV A → PROTOTYPE

sau khi kiểm tra:

REV B → PRODUCTION

Việc cập nhật drawing trước khi sản xuất theo lô giúp toàn bộ dữ liệu Laser và chấn cùng chuyển sang phiên bản mới.

Khách Cấp Thép Hay Gia An Phú Cung Cấp Vật Liệu?

Gia An Phú có thể tiếp nhận theo nhiều hình thức tùy nhu cầu.

Khách Cấp Flat Part

Nếu khách hàng đã cắt sẵn phôi:

FLAT PART KHÁCH CẤP → CHẤN CNC

Gia An Phú kiểm tra phôi và drawing trước khi tạo hình.

Khách Cấp Thép Tấm

Nếu khách hàng có nguyên liệu nhưng chưa cắt:

THÉP KHÁCH CẤP → LASER → CHẤN

Gia An Phú Cung Cấp Thép

Nếu khách hàng chỉ có drawing:

DRAWING → GIA AN PHÚ CHUẨN BỊ MATERIAL → LASER → BENDING

Hình thức	Khách hàng cung cấp	Gia An Phú thực hiện
Khách cấp flat part	Phôi đã cắt	Chấn CNC
Khách cấp thép	Thép tấm	Laser + chấn
Gia An Phú cung cấp	Drawing	Material + Laser + chấn

Với những đơn hàng cần triển khai rộng hơn từ nguyên liệu đến nhiều công đoạn gia công thép tấm theo yêu cầu, khách hàng có thể tham khảo Gia Công Thép Tấm Theo Yêu Cầu Tại TP.HCM của Gia An Phú.

Quy Trình Cắt Laser & Chấn CNC Trọn Gói Tại Gia An Phú

Với đơn hàng cần đồng thời cắt Laser và chấn CNC, quy trình không chỉ là hoàn thành công đoạn thứ nhất rồi chuyển sang công đoạn thứ hai.

Điểm quan trọng là duy trì sự nhất quán của:

DRAWING → MATERIAL → FLAT PART → BEND GEOMETRY → FINISHED PART

Gia An Phú triển khai đơn hàng dựa trên hồ sơ kỹ thuật và yêu cầu thực tế của từng part.

Bước 1: Tiếp Nhận CAD/DXF/PDF

Khách hàng gửi các dữ liệu hiện có như:

CAD/3D
DXF
PDF
Bản vẽ kỹ thuật
BOM
Part list
Bảng số lượng

Nếu chưa có đầy đủ tất cả định dạng, khách hàng vẫn có thể gửi hồ sơ hiện tại để kiểm tra trước.

Bước 2: Xác Nhận Part Number Và Revision

Với đơn hàng một mã, việc quản lý tương đối đơn giản.

Với đơn hàng nhiều mã, cần xác định:

Part number
Revision
Quantity
File tương ứng

Ví dụ:

PANEL-A01 – REV B – Qty 20

BRACKET-B01 – REV C – Qty 80

COVER-C01 – REV A – Qty 20

Nếu DXF và PDF khác revision, cần xác nhận phiên bản đúng trước khi triển khai.

Bước 3: Xác Nhận Material Và Thickness

Mỗi part cần xác định:

Loại vật liệu
Độ dày
Số lượng
Nguồn vật liệu

Một đơn hàng nhiều mã có thể sử dụng nhiều thickness khác nhau, do đó không nên mặc định toàn bộ part dùng chung một quy cách.

Bước 4: Kiểm Tra Flat Pattern Và Bend Geometry

Trước khi cắt, cần xem xét mối quan hệ giữa flat part và finished part.

Các yếu tố có thể cần kiểm tra gồm:

Outer contour
Hole
Slot
Cutout
Relief
Bend
Flange
Corner
Finished dimensions
Bend sequence
Tool access

Đây là bước đặc biệt quan trọng với:

Box
Tray
Cover
U part
Bracket nhiều bend
Panel nhiều flange

Bước 5: Chuẩn Bị Vật Liệu

Tùy đơn hàng:

Khách cấp thép

hoặc:

Gia An Phú chuẩn bị vật liệu

Nếu Gia An Phú cung cấp thép, vật liệu được chuẩn bị theo thông tin đã xác nhận trong hồ sơ đơn hàng.

Bước 6: Cắt Laser CNC

Laser tạo flat part theo dữ liệu đã được xác nhận.

Các feature có thể gồm:

Contour
Hole
Slot
Cutout
Vent
Corner relief
Bend relief

Output:

LASER → FLAT PART

Bước 7: Phân Loại Và Đối Chiếu Part

Đây là bước đặc biệt quan trọng với đơn hàng nhiều mã.

Sau Laser, cần đảm bảo các flat part được nhận diện đúng để chuyển sang công đoạn tiếp theo.

Ví dụ:

Part	Qty	Công đoạn tiếp theo
PANEL-A	20	Chấn
PLATE-B	40	Hoàn tất sau Laser
BRACKET-C	80	Chấn
COVER-D	20	Chấn

Không phải mọi part sau Laser đều cần đi qua máy chấn.

Bước 8: Chấn CNC

Các part cần tạo hình được chấn theo drawing.

Tùy geometry:

1 BEND

hoặc:

MULTIPLE BENDS

Đối với part nhiều cạnh, trình tự chấn cần phù hợp với hình dạng thực tế.

Bước 9: Kiểm Tra Thành Phẩm

Sau chấn, chi tiết được kiểm tra dựa trên yêu cầu đã xác nhận của đơn hàng.

Có thể bao gồm:

Part number
Revision
Quantity
Hình dạng
Bend
Finished dimensions
Hole/cutout
Critical dimensions
Yêu cầu ngoại quan nếu có

Bước 10: Bàn Giao

Các part sau gia công được tập hợp theo đơn hàng để bàn giao.

Quy trình tổng thể:

DRAWING → REVIEW → MATERIAL → LASER → PART ID → BENDING → QC → DELIVERY

Kiểm Tra Sau Cắt Laser Và Sau Chấn CNC

Với một quy trình gồm hai công đoạn liên tiếp, việc kiểm tra không nên chỉ thực hiện ở finished part.

Mỗi giai đoạn có những yếu tố riêng cần được đối chiếu.

Sau Cắt Laser

Flat part có thể được kiểm tra về:

Đúng mã part
Quantity
Outer geometry
Hole
Slot
Cutout
Relief
Tình trạng phôi

Đặc biệt với nhiều mã có hình dạng tương tự, việc nhận diện part cần rõ ràng trước khi chuyển sang chấn.

Sau Chấn CNC

Sau khi tạo hình, trọng tâm chuyển sang:

Hình dạng thành phẩm
Góc
Flange
Finished dimensions
Critical dimensions
Quan hệ giữa các feature sau chấn
Quantity

Critical Dimensions

Không phải mọi kích thước trên một drawing đều có cùng mức độ ảnh hưởng đến sản phẩm.

Khách hàng nên thể hiện rõ những kích thước quan trọng đối với:

Assembly
Fit
Mounting
Connector
Cover
Panel
Thiết bị liên quan

Điều này giúp quá trình kiểm tra tập trung vào các vị trí thực sự quan trọng đối với chức năng và lắp ráp của part.

Ưu Điểm Khi Laser Và Chấn Được Triển Khai Tại Một Đầu Mối

Việc kết hợp hai công đoạn không có nghĩa mọi đơn hàng đều tự động rẻ hơn hoặc nhanh hơn.

Giá trị chính nằm ở việc đơn giản hóa luồng gia công và quản lý dữ liệu giữa flat part với finished part.

Giảm Khâu Trung Chuyển Phôi

Nếu sử dụng hai xưởng riêng:

LASER → ĐÓNG GÓI → VẬN CHUYỂN → PHÂN LOẠI → XƯỞNG CHẤN

Khi triển khai tại một đầu mối:

LASER → INTERNAL PART FLOW → BENDING

Điều này giúp giảm một bước trung chuyển giữa hai công đoạn.

Một Bộ Drawing Được Sử Dụng Xuyên Suốt

DXF, PDF, part list và revision có thể được quản lý trong cùng phạm vi đơn hàng.

Điều này đặc biệt hữu ích khi:

Nhiều mã
Nhiều thickness
Nhiều quantity
Nhiều revision

Dễ Quản Lý Part Number Và Revision

Một thay đổi của drawing có thể liên quan đồng thời đến:

File Laser
Flat pattern
Drawing chấn
Finished part

Quản lý cùng một workflow giúp việc đối chiếu thuận tiện hơn.

Flat Pattern Và Bend Geometry Được Xem Xét Cùng Nhau

Đây là lợi ích kỹ thuật quan trọng nhất.

Thay vì chỉ hỏi:

DXF có cắt được không?

cần xem:

Flat part sau khi cắt có thể tiếp tục được tạo thành geometry mà drawing yêu cầu hay không?

Thuận Tiện Với Đơn Hàng Nhiều Mã

Một dự án có thể có:

LASER ONLY PARTS

và:

LASER + BENDING PARTS

trong cùng một bộ.

Việc phân loại theo part list giúp triển khai phù hợp với từng mã.

Có Thể Kết Hợp Vật Liệu

Nếu khách hàng chưa có thép, đơn hàng có thể triển khai theo:

DRAWING → MATERIAL → LASER → BENDING

thay vì khách hàng phải tự chuẩn bị nguyên liệu trước.

Một Đầu Mối Trao Đổi

Khách hàng có thể trao đổi về:

Drawing
Material
Laser
Chấn
Quantity
Revision
Tiến độ

trong cùng phạm vi đơn hàng.

Cắt Laser & Chấn CNC Trọn Gói Có Phù Hợp Với Đơn Hàng Của Bạn?

Không phải đơn hàng nào cũng cần sử dụng đầy đủ cả hai công đoạn.

Có thể xác định nhanh theo bảng sau:

Tình trạng hiện tại	Phương án phù hợp
Đã có flat part, chỉ cần tạo hình	Chấn CNC
Có thép + drawing	Laser + chấn
Chỉ có drawing, chưa có thép	Vật liệu + Laser + chấn
Cần part phẳng	Laser
Cần part đã tạo hình	Laser + chấn
Có nhiều mã trong một bộ	Kiểm tra theo part list
Có cả part phẳng và part chấn	Laser only + Laser/chấn theo từng mã

Chỉ Cần Part Phẳng

Ví dụ:

Plate
Mounting plate
Flat panel
Shim/part theo drawing

Nếu không có bend:

LASER → FINISHED PART

Không cần thêm công đoạn chấn.

Đã Có Phôi Cắt Sẵn

Nếu khách đã có flat parts phù hợp:

FLAT PART → BENDING

Có thể chỉ sử dụng dịch vụ chấn.

Có Thép Nhưng Chưa Gia Công

Workflow phù hợp:

CUSTOMER MATERIAL → LASER → BENDING

Chỉ Có Drawing

Nếu cần Gia An Phú chuẩn bị vật liệu:

DRAWING → MATERIAL → LASER → BENDING

Đơn Hàng Nhiều Mã

Mỗi part được xác định riêng:

PART A → LASER

PART B → LASER + BEND

PART C → LASER + MULTIPLE BENDS

Không cần ép toàn bộ part đi qua cùng một chuỗi công đoạn.

Năng Lực Cắt Laser & Chấn CNC Của Gia An Phú

Gia An Phú tiếp nhận các đơn hàng Laser + chấn dựa trên hồ sơ kỹ thuật và geometry thực tế.

Hạng mục	Khả năng tiếp nhận
CAD/DXF/PDF	Có
Cắt Laser CNC	Có
Chấn CNC	Có
Laser + chấn cùng đơn hàng	Có
Khách cấp flat part	Có
Khách cấp thép	Có
Gia An Phú cung cấp thép	Có
Part đơn	Có
Nhiều mã	Có
Prototype	Có
Số lượng ít	Có
Theo lô	Có
Panel	Có
Cover	Có
Bracket/Pát	Có
Chi tiết L/U	Có
Box/Tray	Có
Tủ nhiều panel	Có
Chi tiết vỏ máy	Có

Khả năng thực hiện cuối cùng phụ thuộc vào:

Material
Thickness
Kích thước phôi
Kích thước thành phẩm
Geometry
Số đường chấn
Flange
Bend sequence
Tool access
Hole/cutout
Critical dimensions
Quantity
Drawing thực tế

Do đó, cách xác định chính xác nhất vẫn là gửi hồ sơ kỹ thuật để kiểm tra theo từng part.

Giá Cắt Laser & Chấn CNC Trọn Gói Được Tính Như Thế Nào?

Không có một đơn giá cố định áp dụng cho tất cả các chi tiết.

Hai part có cùng kích thước thành phẩm vẫn có thể có chi phí khác nhau nếu:

Flat pattern khác nhau
Số lỗ khác nhau
Số bend khác nhau
Geometry khác nhau
Quantity khác nhau

Báo giá thường cần xem xét các nhóm yếu tố sau.

Vật Liệu

Nếu Gia An Phú cung cấp thép, chi phí vật liệu phụ thuộc vào:

Loại thép
Thickness
Quy cách
Lượng vật liệu sử dụng

Thickness

Độ dày ảnh hưởng đến cả:

LASER

và:

BENDING

nên đây là thông tin cần có ngay từ đầu.

Kích Thước Part

Kích thước ảnh hưởng đến:

Lượng vật liệu
Bố trí phôi
Chiều dài cắt
Khả năng thao tác
Chiều dài đường chấn

Tổng Chiều Dài Cắt Laser

Một part có đường bao đơn giản khác với part có nhiều biên dạng phức tạp.

Số Lỗ, Slot Và Cutout

Panel có nhiều:

Hole
Vent
Connector
Display cutout
Slot

có khối lượng cắt khác với một part chỉ có outer contour.

Số Đường Chấn

Một bracket một bend khác với cover bốn hoặc nhiều bend.

Chiều Dài Đường Chấn

Hai part cùng có hai bend nhưng chiều dài đường chấn có thể rất khác nhau.

Geometry Và Bend Sequence

Một part chữ L đơn giản khác với:

U sâu
Box
Tray nhiều cạnh
Cover nhiều flange

ngay cả khi số bend không chênh lệch nhiều.

Số Mã

100 part giống nhau khác với 100 part chia thành 20 drawing.

Đơn hàng nhiều mã cần thêm khâu:

Quản lý file
Phân loại
Đối chiếu quantity
Theo dõi part

Quantity

Báo giá có thể khác giữa:

1 prototype
Một lô nhỏ
Sản xuất số lượng lớn hơn
Repeat order

Dung Sai Và Critical Dimensions

Nếu part có yêu cầu kiểm soát đặc biệt tại một số kích thước, cần thể hiện trong drawing.

Nguồn Vật Liệu

Cần xác định:

Khách cấp flat part

Khách cấp thép

hay:

Gia An Phú cung cấp vật liệu

Tiến Độ

Nếu dự án có deadline cụ thể, khách hàng nên cung cấp khi gửi yêu cầu báo giá để Gia An Phú kiểm tra khả năng bố trí sản xuất.

Vì vậy, câu hỏi:

“Cắt và chấn một miếng thép 2 mm giá bao nhiêu?”

chưa cung cấp đủ dữ liệu để báo giá chính xác.

Thông tin hữu ích hơn là:

DRAWING + MATERIAL + THICKNESS + QUANTITY

Cần Gửi Gì Để Báo Giá Cắt Laser + Chấn CNC?

Để Gia An Phú kiểm tra nhanh hơn, khách hàng nên chuẩn bị:

✓ CAD/DXF/PDF
✓ Part number nếu có
✓ Revision hiện hành
✓ Material
✓ Thickness
✓ Quantity
✓ Finished dimensions
✓ Critical dimensions nếu có
✓ Part list/BOM nếu đơn hàng nhiều mã
✓ Khách cấp thép hay cần Gia An Phú cung cấp
✓ Yêu cầu bề mặt nếu có
✓ Thời gian cần hàng

Nếu có cả DXF và PDF, nên gửi cả hai.

DXF giúp thể hiện flat geometry.

PDF giúp thể hiện finished part và các thông tin kỹ thuật liên quan.

Ví dụ một yêu cầu:

BRACKET-A01 – REV B – SS400 theo drawing – Qty 100 – DXF + PDF – cần Laser + chấn.

Hoặc với nhiều mã:

Project M01 – 10 mã – tổng 350 part – DXF/PDF + BOM – cần vật liệu + Laser + chấn CNC.

Gửi bộ drawing hiện có để Gia An Phú kiểm tra đồng thời dữ liệu cắt Laser, geometry chấn và phạm vi vật liệu trước khi báo giá.

Vì Sao Chọn Gia An Phú Cho Đơn Hàng Laser + Chấn CNC?

Với đơn hàng cần cả Laser và chấn, điều quan trọng không chỉ là có hai loại máy.

Giá trị nằm ở khả năng triển khai một workflow liên tục từ drawing đến finished part.

Một Đầu Mối Cắt Laser + Chấn CNC

Khách hàng có thể đặt hai công đoạn trong cùng một đơn hàng:

LASER → BENDING

thay vì phải tự chuyển phôi giữa hai đơn vị.

Tiếp Nhận CAD/DXF/PDF

Gia An Phú tiếp nhận hồ sơ kỹ thuật để kiểm tra theo từng part.

Có Nguồn Thép Tấm

Nếu khách hàng chưa chuẩn bị nguyên liệu, có thể kết hợp vật liệu với quá trình gia công.

Nhận Part Đơn Và Nhiều Mã

Đơn hàng có thể là:

Một bracket
Một panel
Một bộ cover
Nhiều mã trong một dự án

Nhận Prototype

Khách hàng có thể sản xuất mẫu trước khi chuyển sang đơn hàng theo lô.

Nhận Đơn Hàng Theo Lô

Khi drawing đã được xác nhận, Gia An Phú có thể tiếp nhận số lượng theo nhu cầu sản xuất thực tế.

Từ Material Đến Finished Bent Part

Tùy phạm vi đơn hàng:

DRAWING → MATERIAL → LASER → BENDING → FINISHED PART

Đây cũng là điểm khác biệt giữa việc chỉ thuê riêng một công đoạn với nhu cầu gia công cắt chấn CNC theo bản vẽ tại một đầu mối.

Hai Xưởng Tại TP.HCM

Gia An Phú có hai xưởng tại TP.HCM, thuận tiện cho việc tiếp nhận nhu cầu gia công của doanh nghiệp trong khu vực.

Câu Hỏi Thường Gặp Về Cắt Laser & Chấn CNC

Có thể đặt cắt Laser và chấn CNC trong cùng một đơn hàng không?
Có. Gia An Phú tiếp nhận đơn hàng kết hợp Laser + chấn theo drawing thực tế.

Chỉ có DXF thì có chấn được không?
DXF thường thể hiện flat geometry. Với part cần chấn, nên cung cấp thêm drawing thành phẩm hoặc thông tin về bend, góc và finished dimensions để kiểm tra.

Có DXF và PDF thì nên gửi cả hai không?
Có. DXF hữu ích cho cắt Laser, trong khi PDF có thể thể hiện material, thickness, bend, finished dimensions, revision và các yêu cầu kỹ thuật khác.

Gia An Phú có cung cấp luôn thép không?
Có. Khách hàng có thể lựa chọn Gia An Phú cung cấp vật liệu + Laser + chấn.

Khách hàng có sẵn thép thì Gia An Phú có nhận gia công không?
Có. Có thể tiếp nhận thép khách cấp để cắt Laser và chấn theo drawing sau khi kiểm tra yêu cầu thực tế.

Có nhận một chi tiết mẫu không?
Có thể tiếp nhận prototype hoặc số lượng ít tùy geometry và yêu cầu đơn hàng.

Có nhận nhiều mã trong cùng một đơn hàng không?
Có. Nên cung cấp part list/BOM, part number, revision và quantity của từng mã.

Part không cần chấn có thể cắt chung trong đơn hàng không?
Có thể. Trong cùng một dự án có thể có part chỉ Laser và part cần Laser + chấn.

Có nhận gia công panel, cover và bracket không?
Có. Khả năng cụ thể được kiểm tra dựa trên vật liệu, thickness, kích thước và drawing.

Có nhận gia công hộp và khay không?
Có. Hộp và khay có thể được tạo từ flat pattern bằng Laser và nhiều bước chấn theo thiết kế.

Giá Laser + chấn được tính như thế nào?
Giá phụ thuộc vào vật liệu, độ dày, kích thước, chiều dài cắt, số feature, số đường chấn, geometry, số mã, quantity và phạm vi công việc.

Cần gửi gì để báo giá nhanh?
Nên gửi CAD/DXF/PDF cùng material, thickness, quantity, revision và part list nếu đơn hàng có nhiều mã.

Gửi Bản Vẽ – Nhận Báo Giá Cắt Laser & Chấn CNC

Bạn đã có CAD/DXF/PDF và cần chuyển trực tiếp từ thép tấm thành chi tiết đã cắt, tạo lỗ/cutout và chấn theo hình dạng thiết kế?

Gia An Phú nhận triển khai:

Cắt Laser CNC
Chấn CNC
Laser + chấn trong cùng đơn hàng
Panel
Cover
Bracket/Pát
Chi tiết L/U
Box
Tray
Tủ nhiều panel
Chi tiết vỏ máy
Các sheet metal parts theo drawing

Khách hàng có thể đặt từ:

1 PART MẪU → SỐ LƯỢNG ÍT → NHIỀU MÃ → SẢN XUẤT THEO LÔ

Hãy gửi:

CAD/DXF/PDF + MATERIAL + THICKNESS + QUANTITY

để Gia An Phú kiểm tra flat pattern, yêu cầu chấn và báo giá theo hồ sơ thực tế.

Hotline/Zalo: 0937.200.476
Email: cokhigiaanphu@gmail.com

GỬI BẢN VẼ – YÊU CẦU BÁO GIÁ

Thông Tin Liên Hệ Gia An Phú

Cơ Khí Gia An Phú
Cung cấp thép tấm và gia công kim loại tấm theo yêu cầu tại TP.HCM.

Xưởng sản xuất 1:
Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM – gần cầu Ông Thìn.

Xưởng sản xuất 2:
262A Phạm Đăng Giảng, P. Bình Hưng Hòa, TP.HCM.

Hotline/Zalo: 0937.200.476
Email: cokhigiaanphu@gmail.com
