Gia Công Chấn Gấp CNC TPHCM Theo Bản Vẽ | Gia An Phú

Trong gia công kim loại tấm, sau khi vật liệu được cắt thành phôi theo đúng biên dạng, nhiều sản phẩm vẫn cần trải qua công đoạn chấn gấp để tạo góc, cạnh và hình dạng theo thiết kế. Đây là bước quan trọng để biến một tấm thép phẳng thành pát, giá đỡ, khay, máng, hộp, panel, vỏ máy hoặc các chi tiết cơ khí có cấu tạo ba chiều.

Gia An Phú nhận gia công chấn gấp CNC tại TP.HCM theo bản vẽ và yêu cầu thực tế, phục vụ từ các chi tiết có một đường chấn đơn giản đến sản phẩm có nhiều cạnh và nhiều bước tạo hình.

Tùy nhu cầu, khách hàng có thể lựa chọn:

• Chấn phôi thép có sẵn
• Chấn thép tấm theo bản vẽ
• Chấn chữ L, U, V, Z
• Chấn pát và giá đỡ
• Chấn khay, máng và hộp
• Chấn panel, tấm che và vỏ thiết bị
• Chấn chi tiết có nhiều góc
• Cắt Laser CNC kết hợp chấn
• Gia An Phú cung cấp vật liệu + cắt Laser + chấn CNC
• Gia công chi tiết theo bản vẽ CAD/DXF/PDF

Gia An Phú tiếp nhận linh hoạt từ chi tiết đơn lẻ, mẫu thử đến đơn hàng theo lô, tùy theo vật liệu, độ dày, kích thước, hình dạng sản phẩm và yêu cầu kỹ thuật.

Hạng mục	Thông tin
Dịch vụ	Chấn gấp CNC
Vật liệu	Thép tấm và các vật liệu dạng tấm phù hợp
Bản vẽ	CAD / DXF / PDF / bản vẽ kỹ thuật
Hình thức	Chấn phôi / Cắt + chấn / Vật liệu + cắt + chấn
Số lượng	Đơn lẻ – mẫu thử – theo lô
Khu vực	TP.HCM và khu vực lân cận
Hotline/Zalo	0937.200.476

Có bản vẽ cần chấn? Hãy gửi file cùng thông tin vật liệu, độ dày và số lượng để Gia An Phú kiểm tra phương án gia công.

Gia Công Chấn Gấp CNC Là Gì?

Chấn gấp CNC là công đoạn tạo hình kim loại tấm bằng cách tác động lực lên phôi tại những vị trí xác định để tạo góc và hình dạng theo yêu cầu.

Có thể hình dung quá trình cơ bản:

PHÔI KIM LOẠI PHẲNG → XÁC ĐỊNH VỊ TRÍ CHẤN → CHẤN CNC → TẠO GÓC/CẠNH → CHI TIẾT TẠO HÌNH

Nếu một chi tiết chỉ cần một góc, quá trình tạo hình có thể tương đối đơn giản.

Tuy nhiên, với khay, hộp, vỏ máy hoặc sản phẩm có nhiều cạnh, quá trình chấn cần xem xét đồng thời nhiều yếu tố như:

• Vật liệu
• Độ dày
• Kích thước phôi
• Vị trí đường chấn
• Góc chấn
• Chiều dài đường chấn
• Bán kính tạo hình
• Kích thước cạnh
• Khoảng cách giữa các đường chấn
• Hướng chấn
• Trình tự thực hiện

Vì vậy, chấn CNC theo bản vẽ không đơn giản chỉ là “gấp tấm thép theo một góc”. Toàn bộ hình dạng thành phẩm và mối quan hệ giữa các đường chấn cần được xem xét trước khi gia công.

Chấn CNC Khác Gì Với Cắt Laser CNC?

Cắt Laser và chấn CNC là hai công đoạn khác nhau nhưng thường được sử dụng liên tiếp trong gia công kim loại tấm.

Có thể hiểu đơn giản:

Cắt Laser CNC = tạo hình dạng phẳng của phôi

Trong bước này, Laser có thể tạo:

• Đường bao
• Lỗ
• Khe
• Rãnh
• Biên dạng theo thiết kế

Trong khi đó:

Chấn CNC = tạo hình 3D từ phôi phẳng

Máy chấn tạo các góc và cạnh để biến phôi thành:

• Pát
• Giá đỡ
• Khay
• Máng
• Hộp
• Panel
• Vỏ
• Các chi tiết tạo hình khác

Khi kết hợp hai công nghệ:

THÉP TẤM → CẮT LASER CNC → PHÔI PHẲNG → CHẤN GẤP CNC → CHI TIẾT

Đây là quy trình phổ biến đối với nhiều sản phẩm kim loại tấm theo bản vẽ.

Khi Nào Cần Chấn Gấp CNC?

Chấn CNC phù hợp khi chi tiết cần chuyển từ dạng tấm phẳng sang hình dạng có góc hoặc nhiều mặt.

Ví dụ:

Một tấm thép được cắt thành hình chữ nhật nhưng sản phẩm cuối cùng cần dạng chữ L.

Quy trình sẽ là:

Tấm thép → Cắt phôi → Chấn 1 đường → Chi tiết chữ L

Nếu cần một khay:

Tấm thép → Cắt phôi trải → Chấn nhiều cạnh → Khay

Nếu cần một hộp:

Tấm thép → Cắt Laser biên dạng → Chấn theo trình tự → Hộp

Nếu cần pát lắp thiết bị:

Tấm thép → Cắt đường bao + lỗ → Chấn góc → Pát

Do đó, chấn CNC thường được sử dụng khi sản phẩm có:

• Góc gấp
• Cạnh dựng
• Mặt bên
• Nhiều mặt tạo hình
• Biên dạng chữ L/U/V/Z
• Cấu tạo hộp hoặc khay
• Yêu cầu lắp ráp sau tạo hình

Gia An Phú Nhận Chấn CNC Những Dạng Nào?

Hình dạng sau chấn phụ thuộc vào thiết kế của từng sản phẩm.

Gia An Phú tiếp nhận nhiều dạng chi tiết từ một đường chấn đơn giản đến sản phẩm cần thực hiện nhiều bước tạo hình.

Chấn Chữ L

Chấn chữ L là một trong những dạng cơ bản nhất.

Phôi được tạo một đường chấn để hình thành hai mặt có góc với nhau.

Dạng này thường xuất hiện trong:

• Pát
• Giá đỡ
• Nẹp
• Tấm liên kết
• Chi tiết lắp ráp
• Phụ kiện cơ khí

Góc chấn không nhất thiết luôn là 90°. Yêu cầu cụ thể cần dựa trên bản vẽ của sản phẩm.

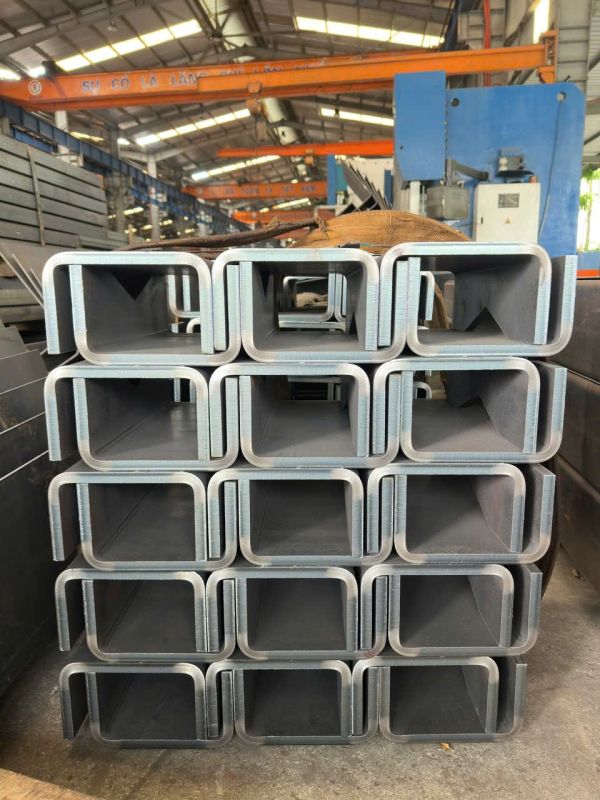

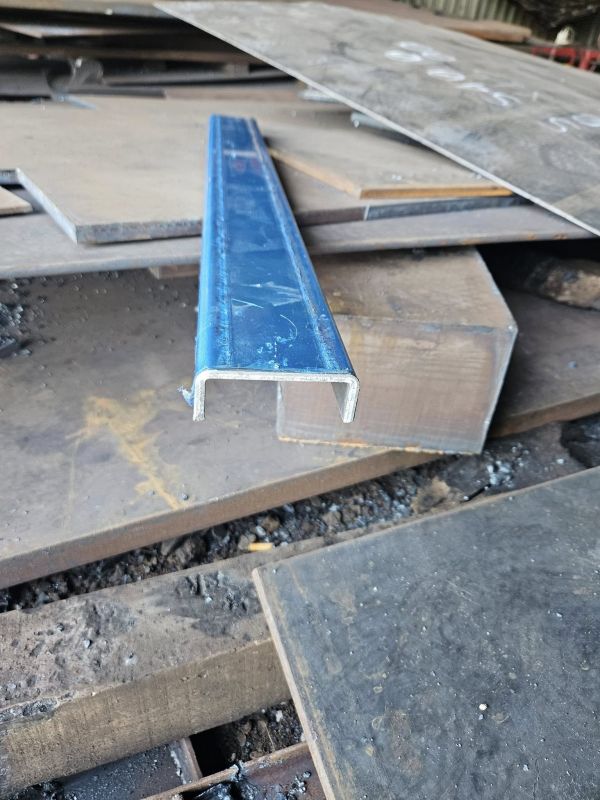

Chấn Chữ U

Chi tiết chữ U thường cần ít nhất hai đường chấn để tạo hai cạnh bên.

Ứng dụng có thể gồm:

• Máng
• Thanh đỡ
• Khung phụ
• Chi tiết dẫn hướng
• Giá đỡ
• Chi tiết cơ khí theo thiết kế

Đối với dạng chữ U, ngoài góc còn cần xem xét khoảng cách giữa hai cạnh và khả năng thực hiện đường chấn thứ hai sau khi cạnh đầu tiên đã được tạo hình.

Chấn Chữ V

Dạng chữ V được sử dụng khi hai mặt của chi tiết cần tạo một góc theo thiết kế.

Tùy sản phẩm, góc mở có thể khác nhau và cần được thể hiện rõ trên bản vẽ.

Các thông tin quan trọng gồm:

• Vật liệu
• Độ dày
• Góc yêu cầu
• Chiều dài đường chấn
• Kích thước hai cạnh

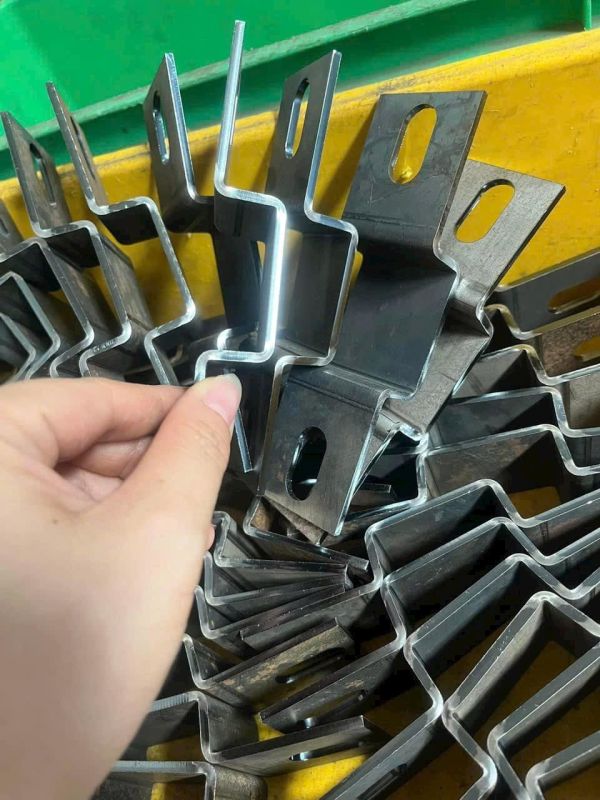

Chấn Chữ Z

Chi tiết chữ Z có các đường chấn theo hai hướng để tạo ra phần lệch giữa các mặt.

Dạng này có thể xuất hiện trong:

• Pát
• Chi tiết liên kết
• Giá đỡ
• Tấm chuyển tiếp
• Phụ kiện lắp ráp

So với một đường chấn chữ L, chi tiết chữ Z cần xem xét thêm khoảng cách giữa các đường chấn và trình tự tạo hình.

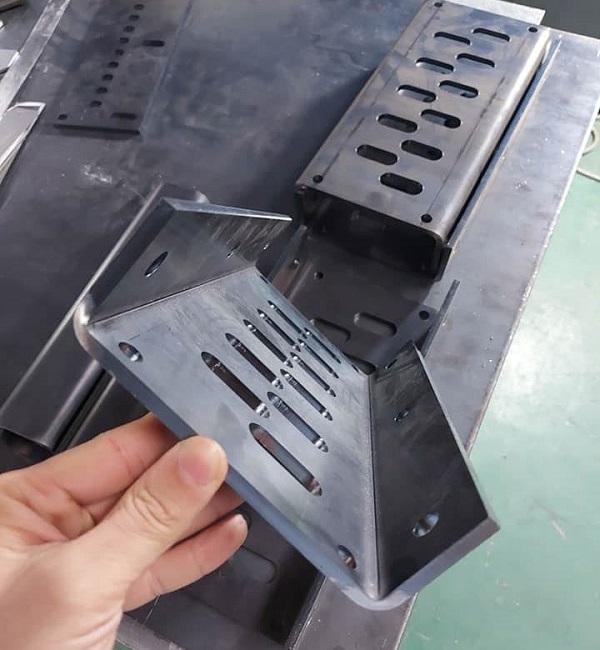

Chấn Hộp

Hộp kim loại thường bắt đầu từ một phôi trải đã được chuẩn bị trước.

Phôi có thể được cắt Laser để tạo:

• Đường bao
• Các góc
• Lỗ
• Khe
• Vị trí lắp ráp

Sau đó nhiều cạnh được chấn theo trình tự để tạo thành hình dạng hộp.

Quá trình này cần xem xét không chỉ từng góc riêng lẻ mà còn khả năng thực hiện các bước tiếp theo sau khi một số cạnh đã được dựng lên.

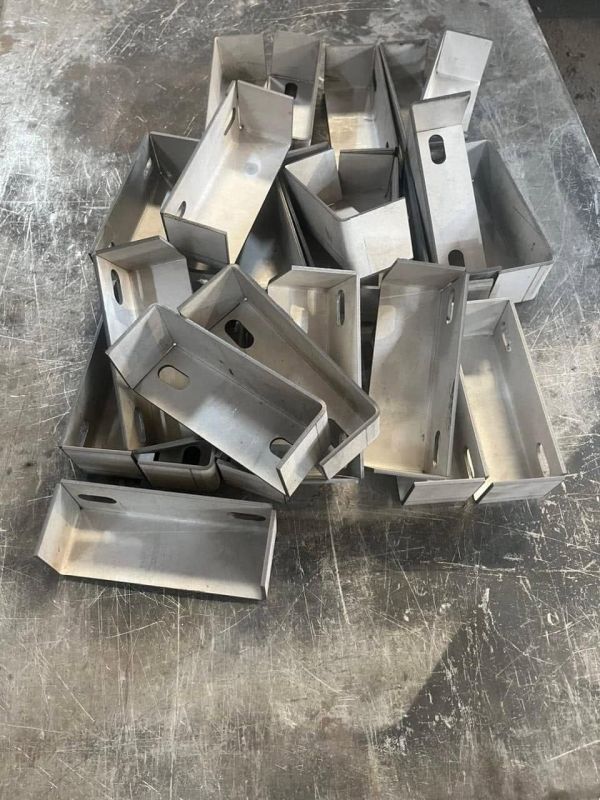

Chấn Khay Và Máng

Khay và máng là nhóm sản phẩm phổ biến trong gia công kim loại tấm.

Tùy thiết kế, sản phẩm có thể có:

• Hai cạnh
• Ba cạnh
• Bốn cạnh
• Mép gấp bổ sung
• Lỗ
• Khe
• Vị trí liên kết

Quy trình thường là:

Bản vẽ → Phôi trải → Cắt Laser → Chấn các cạnh → Khay/máng

Với sản phẩm có nhiều cạnh, trình tự chấn cần được xem xét trước để hạn chế tình trạng cạnh đã tạo hình cản trở bước gia công tiếp theo.

Chấn Panel Và Tấm Bao Che

Panel và tấm bao che có thể cần chấn cạnh để:

• Tạo hình
• Phục vụ lắp ráp
• Tạo vị trí liên kết
• Tăng độ cứng cho chi tiết
• Tạo cấu tạo theo thiết kế

Trước khi chấn, Laser có thể được sử dụng để tạo sẵn các lỗ, khe, cửa hoặc biên dạng cần thiết trên phôi.

Nhóm này thường xuất hiện trong:

• Vỏ máy
• Tủ
• Thiết bị
• Hệ thống kỹ thuật
• Sản phẩm kim loại tấm

Chấn Chi Tiết Nhiều Góc

Các chi tiết phức tạp có thể cần nhiều đường chấn với:

• Góc khác nhau
• Hướng khác nhau
• Khoảng cách khác nhau
• Trình tự tạo hình riêng

Trong trường hợp này, chỉ cung cấp một thông tin như “chấn 90 độ” là chưa đủ.

Bản vẽ cần thể hiện hình dạng thành phẩm và các kích thước quan trọng để Gia An Phú kiểm tra phương án gia công.

Nếu đơn hàng của bạn không chỉ cần chấn mà còn bao gồm chuẩn bị vật liệu, cắt phôi, cắt Laser và tạo hình, hãy tham khảo dịch vụ Gia Công Thép Tấm Theo Yêu Cầu Tại TP.HCM của Gia An Phú để xem toàn bộ giải pháp từ thép tấm ban đầu đến chi tiết sau gia công.

Các Sản Phẩm Thường Gia Công Bằng Chấn CNC

Chấn CNC không chỉ phục vụ một nhóm sản phẩm cố định. Công nghệ này được sử dụng cho nhiều chi tiết kim loại tấm có cấu tạo và chức năng khác nhau.

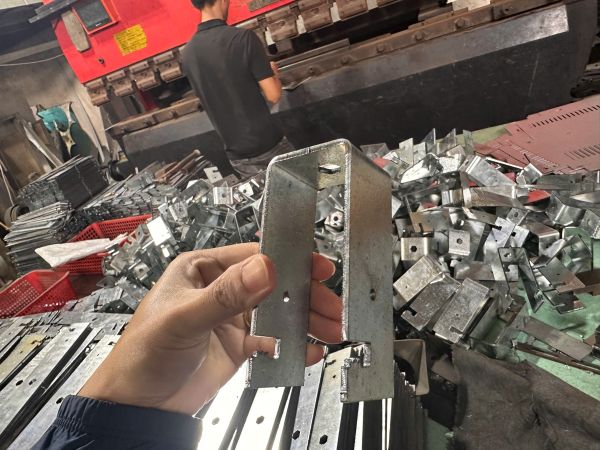

Pát Và Bracket

Pát là nhóm chi tiết rất phổ biến trong:

• Máy móc
• Thiết bị
• Kết cấu
• Hệ thống kỹ thuật
• Lắp ráp cơ khí

Một pát có thể chỉ cần một đường chấn nhưng cũng có thể gồm nhiều góc, lỗ và khe.

Quy trình phổ biến:

Cắt Laser biên dạng + lỗ → Chấn tạo góc → Pát

Giá Đỡ

Giá đỡ có thể có dạng:

• L
• U
• Z
• Nhiều cạnh
• Cấu tạo riêng theo thiết kế

Với chi tiết cần bắt bulông hoặc lắp linh kiện, các lỗ thường được chuẩn bị từ công đoạn cắt trước khi chấn.

Khay Kim Loại

Khay có thể được sử dụng trong:

• Máy móc
• Thiết bị
• Hệ thống sản xuất
• Tủ kỹ thuật
• Sản phẩm công nghiệp

Phôi khay thường được cắt thành hình dạng trải trước khi các cạnh được chấn lên.

Máng

Máng kim loại có thể có dạng U hoặc các biên dạng khác theo bản vẽ.

Những thông tin quan trọng gồm:

• Chiều rộng đáy
• Chiều cao cạnh
• Góc
• Chiều dài
• Độ dày
• Vật liệu

Hộp Kim Loại

Hộp là dạng sản phẩm có nhiều cạnh và thường cần phối hợp giữa cắt và chấn.

Nếu có lỗ hoặc khe phục vụ lắp ráp, những vị trí này nên được xác định từ bản vẽ trước khi tạo hình.

Vỏ Máy Và Vỏ Thiết Bị

Vỏ máy có thể gồm nhiều chi tiết riêng:

• Mặt trước
• Mặt sau
• Hông
• Nắp
• Đáy
• Panel

Từng chi tiết được cắt và chấn theo thiết kế trước khi chuyển sang các bước lắp ráp hoặc hoàn thiện tiếp theo.

Panel

Panel có thể bao gồm:

• Lỗ nút
• Khe thông gió
• Cửa
• Lỗ lắp thiết bị
• Các mép chấn

Vì các vị trí này liên quan trực tiếp đến việc lắp ráp, bản vẽ cần thể hiện rõ kích thước và vị trí tương ứng.

Tủ Kim Loại

Các bộ phận của tủ có thể cần:

Cắt phôi → Tạo lỗ/khe → Chấn cạnh → Lắp ráp

Tùy cấu tạo, một sản phẩm có thể gồm nhiều chi tiết được chấn riêng trước khi ghép lại.

Chi Tiết Máy

Không phải mọi chi tiết đều có tên gọi tiêu chuẩn.

Nhiều doanh nghiệp cần những chi tiết riêng chỉ phục vụ cho một loại máy hoặc hệ thống cụ thể.

Trong trường hợp này, Gia An Phú tiếp nhận dựa trên bản vẽ kỹ thuật, thay vì yêu cầu sản phẩm phải thuộc một catalogue có sẵn.

Các Loại Vật Liệu Gia An Phú Nhận Chấn Gấp CNC

Khả năng chấn một chi tiết không chỉ phụ thuộc vào hình dạng.

Vật liệu và độ dày ảnh hưởng trực tiếp đến phương án tạo hình. Vì vậy, khách hàng nên xác định rõ loại thép ngay khi gửi yêu cầu.

Gia An Phú cung cấp và gia công nhiều nhóm thép tấm phục vụ cơ khí và sản xuất.

Chấn Thép Tấm SS400

SS400 được sử dụng phổ biến trong cơ khí và kết cấu.

Tùy thiết kế, vật liệu có thể được gia công thành:

• Pát
• Giá đỡ
• Chi tiết kết cấu
• Tấm liên kết
• Chi tiết máy
• Các sản phẩm tạo hình khác

Khi gửi yêu cầu chấn SS400, cần cung cấp độ dày và hình dạng thành phẩm để kiểm tra phương án phù hợp.

Chấn Thép Q235A

Q235A có thể được sử dụng trong nhiều chi tiết kết cấu và cơ khí.

Nếu bản vẽ chỉ định Q235A, vật liệu nên được xác nhận theo đúng yêu cầu trước khi gia công.

Không nên tự động thay đổi sang mác thép khác nếu chưa xác nhận yêu cầu kỹ thuật của sản phẩm.

Chấn Thép Cán Nóng

Thép cán nóng được sử dụng rộng rãi cho nhiều sản phẩm cơ khí.

Tùy độ dày và thiết kế, phôi có thể được:

Cắt theo hình dạng → Chấn tạo góc → Chuyển sang hàn/lắp ráp

Đối với các chi tiết dày hoặc có cấu tạo đặc biệt, cần kiểm tra điều kiện gia công dựa trên bản vẽ thực tế.

Chấn Thép Cán Nguội

Thép cán nguội thường xuất hiện trong nhiều sản phẩm kim loại tấm như:

• Hộp
• Khay
• Panel
• Tủ
• Vỏ thiết bị
• Chi tiết bao che

Với các sản phẩm chú trọng ngoại quan, yêu cầu bề mặt nên được trao đổi trước khi gia công.

Chấn Thép PO

Thép PO có thể được sử dụng cho các chi tiết cần tiếp tục cắt, chấn, hàn hoặc hoàn thiện trong quy trình sản xuất.

Một chuỗi gia công có thể là:

Thép PO → Cắt Laser → Chấn CNC → Chi tiết → Công đoạn hoàn thiện tiếp theo

Khách hàng nên cung cấp đầy đủ độ dày và yêu cầu sản phẩm để kiểm tra.

Chấn Thép Mạ Kẽm

Thép mạ kẽm được sử dụng cho nhiều sản phẩm như:

• Hộp
• Khay
• Máng
• Panel
• Tấm che
• Chi tiết kỹ thuật

Vì vật liệu đã có lớp bề mặt, các yêu cầu về ngoại quan hoặc khu vực cần hạn chế trầy xước nên được trao đổi trước.

Không Chỉ Vật Liệu – Cấu Tạo Chi Tiết Cũng Quyết Định Khả Năng Chấn

Hai sản phẩm cùng sử dụng SS400 và cùng độ dày chưa chắc có cùng phương án gia công.

Khả năng thực hiện còn phụ thuộc vào:

• Chiều dài đường chấn
• Góc chấn
• Bán kính
• Kích thước cạnh
• Khoảng cách giữa các đường chấn
• Hình dạng thành phẩm
• Số bước tạo hình
• Khả năng tiếp cận của dụng cụ

Do đó, cách chính xác nhất để xác định một chi tiết có phù hợp với phương án chấn hay không vẫn là kiểm tra bản vẽ thực tế.

Khách hàng chưa chuẩn bị vật liệu có thể tham khảo các loại thép tấm Gia An Phú cung cấp để kết hợp vật liệu + cắt + chấn trong cùng một đơn hàng.

Những Yếu Tố Kỹ Thuật Quan Trọng Khi Chấn Thép Tấm

Đối với một chi tiết chấn CNC, chỉ biết chiều dài và chiều rộng tổng thể là chưa đủ.

Một bản vẽ có thể nhìn đơn giản nhưng phương án tạo hình thực tế lại phụ thuộc vào mối quan hệ giữa vật liệu – độ dày – góc – cạnh – bán kính – vị trí đường chấn và hình dạng cuối cùng.

Đây là lý do khách hàng nên gửi bản vẽ thành phẩm khi yêu cầu báo giá thay vì chỉ gửi kích thước phôi.

Độ Dày Vật Liệu

Độ dày ảnh hưởng trực tiếp đến quá trình tạo hình.

Khi độ dày thay đổi, các yếu tố liên quan đến:

• Lực cần thiết
• Bán kính tạo hình
• Khả năng chấn
• Kích thước phôi
• Hình dạng sau chấn

cũng cần được xem xét lại.

Do đó, một bản vẽ được thiết kế cho vật liệu có độ dày nhất định không nên tự động chuyển sang một độ dày khác mà không kiểm tra ảnh hưởng đến sản phẩm.

Chiều Dài Đường Chấn

Chiều dài đường chấn là chiều dài phần vật liệu được tạo hình trong một lần thực hiện.

Một pát nhỏ và một panel dài có thể cùng cần góc 90°, nhưng điều kiện gia công không giống nhau.

Khi gửi bản vẽ, kích thước tổng thể của chi tiết cần được thể hiện rõ để kiểm tra chiều dài từng đường chấn.

Góc Chấn

Góc là một trong những thông số quan trọng nhất của chi tiết.

Tùy thiết kế, sản phẩm có thể cần:

• Góc vuông
• Góc mở
• Góc nhỏ hơn hoặc lớn hơn 90°
• Nhiều góc khác nhau trên cùng một chi tiết

Nếu góc ảnh hưởng trực tiếp đến lắp ráp, thông tin này cần được thể hiện rõ trên bản vẽ.

Bán Kính Chấn

Vị trí gấp của thép tấm trong thực tế có bán kính tạo hình nhất định chứ không phải một đường hình học có bán kính bằng 0.

Bán kính phù hợp liên quan đến:

• Vật liệu
• Độ dày
• Dụng cụ
• Phương án chấn
• Yêu cầu sản phẩm

Với các chi tiết cần lắp khít hoặc có yêu cầu hình học cụ thể, bán kính nên được xem xét ngay từ giai đoạn thiết kế.

Chiều Dài Cạnh Sau Chấn

Cạnh sau chấn cần có kích thước phù hợp với thiết kế và điều kiện tạo hình.

Những cạnh rất ngắn hoặc nằm trong cấu tạo phức tạp có thể cần được kiểm tra trước thay vì mặc định có thể thực hiện giống mọi chi tiết khác.

Khoảng Cách Giữa Các Đường Chấn

Yếu tố này đặc biệt quan trọng với:

• Chữ U
• Chữ Z
• Khay
• Hộp
• Chi tiết nhiều cạnh

Khi hai đường chấn nằm gần nhau, cạnh đã được tạo ra ở bước đầu có thể ảnh hưởng đến khả năng thực hiện bước tiếp theo.

Vì vậy, khoảng cách giữa các đường chấn phải được xem xét cùng toàn bộ hình dạng thành phẩm.

Hướng Và Trình Tự Chấn

Một chi tiết có năm đường chấn không đơn giản chỉ là thực hiện năm lần theo bất kỳ thứ tự nào.

Ví dụ, nếu dựng một cạnh cao quá sớm, chính cạnh đó có thể cản trở việc đưa chi tiết vào vị trí cho đường chấn tiếp theo.

Với sản phẩm nhiều cạnh, cần xác định:

Đường nào thực hiện trước → đường nào thực hiện sau → chi tiết được xoay và định vị như thế nào trong từng bước.

Đây là yếu tố đặc biệt quan trọng đối với hộp, khay và các chi tiết có cấu tạo khép kín.

Độ Hồi Của Vật Liệu Sau Chấn

Sau khi lực chấn được loại bỏ, vật liệu có xu hướng hồi lại một phần so với trạng thái khi đang chịu lực. Hiện tượng này thường được gọi là springback.

Mức độ hồi không giống nhau trong mọi trường hợp mà phụ thuộc vào vật liệu, độ dày, góc và phương án gia công.

Vì vậy, khi một góc hoặc kích thước sau chấn có vai trò quan trọng đối với việc lắp ráp, yêu cầu cần được xác định rõ trên bản vẽ để làm cơ sở kiểm tra.

Chấn CNC Theo Bản Vẽ CAD/DXF/PDF

Đối với các chi tiết có nhiều đường chấn hoặc hình dạng thành phẩm cụ thể, bản vẽ kỹ thuật là cơ sở quan trọng để kiểm tra khả năng gia công trước khi sản xuất.

Gia An Phú tiếp nhận các yêu cầu chấn gấp dựa trên:

• File CAD
• File DXF
• File PDF
• Bản vẽ kỹ thuật
• Bản vẽ 2D
• Danh sách kích thước
• Hình ảnh hoặc mẫu kèm thông số

Tùy mức độ phức tạp của sản phẩm, khách hàng có thể chỉ cần gửi một bản vẽ đơn giản hoặc một bộ hồ sơ gồm nhiều mã chi tiết.

Bản Vẽ Chấn CNC Nên Thể Hiện Những Thông Tin Gì?

Một bản vẽ tốt nên giúp xác định được cả phôi ban đầu và hình dạng sau chấn.

Các thông tin nên có gồm:

Vật liệu: SS400, Q235A, thép cán nóng, cán nguội, PO, thép mạ kẽm hoặc vật liệu khác theo yêu cầu.

Độ dày: ghi rõ theo mm.

Kích thước phôi hoặc kích thước thành phẩm: tùy cách thể hiện của bản vẽ.

Vị trí đường chấn: xác định những khu vực cần tạo hình.

Góc chấn: thể hiện góc hoặc hình dạng yêu cầu sau gia công.

Kích thước cạnh: đặc biệt quan trọng với L, U, Z, khay, hộp và panel.

Bán kính nếu có yêu cầu: với các chi tiết cần kiểm soát hình học chặt chẽ.

Lỗ/khe liên quan đến đường chấn: giúp kiểm tra vị trí trước và sau tạo hình.

Số lượng: số chi tiết cần gia công cho từng mã.

Dung sai quan trọng: nếu kích thước sau chấn ảnh hưởng đến lắp ráp.

Có Thể Gửi Bản Vẽ 2D Không?

Có.

Nhiều chi tiết kim loại tấm hoàn toàn có thể được kiểm tra từ bản vẽ 2D nếu hồ sơ thể hiện đầy đủ:

• Hình dạng
• Kích thước
• Góc
• Vật liệu
• Độ dày
• Số lượng

Tuy nhiên, với sản phẩm có nhiều mặt hoặc trình tự chấn phức tạp, bản vẽ thể hiện rõ hình dạng thành phẩm sẽ giúp quá trình kiểm tra thuận tiện hơn.

Nếu khách hàng có cả phôi trải và bản vẽ thành phẩm, nên gửi cả hai để đối chiếu.

Có Bản Vẽ Thành Phẩm Nhưng Chưa Có Phôi Trải Thì Sao?

Đây là tình huống khá phổ biến.

Khách hàng có thể chỉ có bản vẽ thể hiện một khay, hộp hoặc vỏ máy ở trạng thái đã tạo hình nhưng chưa có dữ liệu phôi phẳng.

Trong trường hợp này, Gia An Phú vẫn có thể tiếp nhận để kiểm tra yêu cầu trước.

Các yếu tố cần xác định gồm:

• Vật liệu
• Độ dày
• Kích thước thành phẩm
• Vị trí và số đường chấn
• Lỗ/khe nếu có
• Số lượng
• Những kích thước cần kiểm soát

Từ đó mới có thể xem xét phương án chuẩn bị phôi phù hợp với chi tiết thực tế.

Có Nhiều Mã Chi Tiết Nên Gửi Như Thế Nào?

Với các dự án có nhiều mã, khách hàng nên gửi kèm một bảng thống kê.

Ví dụ:

Mã chi tiết	Vật liệu	Độ dày	Số lượng	Công đoạn
A01	SS400	Theo bản vẽ	Theo yêu cầu	Cắt + chấn
A02	Thép cán nguội	Theo bản vẽ	Theo yêu cầu	Chấn
A03	Thép mạ kẽm	Theo bản vẽ	Theo yêu cầu	Cắt + chấn
A04	Q235A	Theo bản vẽ	Theo yêu cầu	Chấn nhiều góc

Việc quản lý theo mã giúp:

• Phân biệt vật liệu
• Phân biệt độ dày
• Kiểm soát số lượng
• Theo dõi đúng bản vẽ
• Hạn chế nhầm giữa các chi tiết gần giống nhau

Với đơn hàng sản xuất lặp lại, nên thống nhất phiên bản bản vẽ trước khi đưa vào gia công.

Nếu sản phẩm gồm nhiều mã chi tiết hoặc cần xử lý đồng thời từ vật liệu, cắt Laser đến chấn tạo hình, bạn có thể tham khảo thêm dịch vụ Gia Công Theo Bản Vẽ CAD/DXF/PDF của Gia An Phú để hiểu rõ cách tiếp nhận hồ sơ kỹ thuật và triển khai đơn hàng theo thiết kế.

CÓ FILE CAD/DXF/PDF?
Gửi bản vẽ để Gia An Phú kiểm tra vật liệu, công đoạn cần thực hiện và phương án gia công phù hợp.

Cắt Laser Và Chấn CNC Theo Cùng Một Bản Vẽ

Trong nhiều sản phẩm kim loại tấm, chấn CNC không thể tách rời công đoạn chuẩn bị phôi.

Đặc biệt với các chi tiết có:

• Lỗ
• Khe
• Rãnh
• Biên dạng riêng
• Các phần cắt góc
• Tai liên kết
• Nhiều cạnh tạo hình

phôi thường cần được cắt trước khi đưa sang chấn.

Quy trình phổ biến là:

BẢN VẼ → CHỌN VẬT LIỆU → CẮT LASER CNC → PHÔI PHẲNG → CHẤN CNC → CHI TIẾT

Đây là một trong những chuỗi gia công quan trọng nhất tại Gia An Phú.

Trường Hợp 1: Gia Công Pát

Một pát có thể bắt đầu từ tấm thép.

Laser được sử dụng để tạo:

• Đường bao
• Lỗ bắt bulông
• Khe
• Các biên dạng cần thiết

Sau đó phôi được chấn thành góc.

Quy trình:

Tấm thép → Cắt Laser → Phôi có lỗ → Chấn góc → Pát

Nếu pát có nhiều cạnh, công đoạn chấn có thể được thực hiện theo nhiều bước.

Trường Hợp 2: Gia Công Khay

Khay là ví dụ rất rõ về sự kết hợp giữa cắt và chấn.

Trước tiên cần tạo một phôi trải.

Trên phôi có thể gồm:

• Đường bao
• Phần cắt góc
• Lỗ
• Khe
• Các vùng cần loại bỏ

Sau đó các cạnh được chấn để tạo hình.

Quy trình:

Thép tấm → Cắt Laser phôi trải → Chấn cạnh → Khay

Nếu khay có bốn cạnh hoặc thêm mép gấp, trình tự chấn cần được xem xét trước khi triển khai.

Trường Hợp 3: Gia Công Hộp Kim Loại

Hộp thường có nhiều mặt hơn khay và có thể cần nhiều bước tạo hình.

Laser chuẩn bị:

• Đường bao
• Góc
• Lỗ
• Khe
• Vị trí liên kết

Sau đó phôi được chấn theo trình tự để tạo hình.

Quy trình:

Tấm thép → Cắt Laser → Phôi trải → Chấn nhiều bước → Hộp

Với sản phẩm cần hàn hoặc lắp thêm chi tiết, khách hàng có thể tiếp tục thực hiện các công đoạn sau khi nhận phôi tạo hình.

Trường Hợp 4: Gia Công Vỏ Máy

Vỏ máy thường bao gồm nhiều chi tiết kim loại tấm như:

• Panel trước
• Panel sau
• Hai bên hông
• Đáy
• Nắp
• Tấm gá linh kiện

Trên từng chi tiết có thể có:

• Lỗ
• Khe thông gió
• Vị trí lắp nút
• Cửa
• Lỗ bắt vít
• Các mép chấn

Quy trình thường là:

Thép tấm → Laser tạo biên dạng/lỗ → Chấn → Panel/vỏ → Lắp ráp

Đây là lý do khách hàng nên gửi bản vẽ thành phẩm, không chỉ file cắt, nếu muốn Gia An Phú kiểm tra cả quá trình.

Khi Nào Nên Đặt Cắt Laser Và Chấn CNC Cùng Một Đơn Hàng?

Phương án này phù hợp khi:

• Sản phẩm chắc chắn cần cả hai công đoạn
• Phôi có biên dạng riêng
• Có nhiều lỗ/khe trước khi chấn
• Muốn hạn chế vận chuyển phôi giữa nhiều xưởng
• Muốn một đơn vị kiểm tra toàn bộ bản vẽ
• Có nhiều mã sản phẩm trong cùng dự án
• Cần nhận chi tiết đã được tạo hình
• Muốn kết hợp luôn vật liệu

Khách hàng có thể gửi bản vẽ thành phẩm + số lượng + vật liệu + độ dày để Gia An Phú kiểm tra đồng thời cả công đoạn cắt và chấn.

PHÔI CHƯA ĐƯỢC CẮT?

Tham khảo dịch vụ Gia Công Cắt Laser CNC của Gia An Phú để kết hợp cắt đường bao, lỗ, khe và biên dạng trước khi chuyển sang công đoạn chấn tạo hình.

Quy Trình Gia Công Chấn Gấp CNC Tại Gia An Phú

Để đảm bảo việc tạo hình được triển khai đúng với yêu cầu của sản phẩm, Gia An Phú tiếp nhận đơn hàng theo một quy trình rõ ràng từ bản vẽ đến bàn giao.

Bước 1: Tiếp Nhận Bản Vẽ Và Yêu Cầu

Khách hàng gửi:

• Bản vẽ
• Vật liệu
• Độ dày
• Số lượng
• Góc chấn
• Yêu cầu kỹ thuật
• Thông tin có cần cắt Laser hay không

Nếu sản phẩm có nhiều mã, nên gửi bảng thống kê đi kèm.

Bước 2: Kiểm Tra Vật Liệu Và Độ Dày

Gia An Phú kiểm tra:

• Loại vật liệu
• Độ dày
• Kích thước phôi
• Tình trạng phôi nếu khách hàng cung cấp
• Yêu cầu bề mặt

Nếu Gia An Phú cung cấp luôn vật liệu, quy cách thép sẽ được xác định theo đơn hàng.

Bước 3: Kiểm Tra Hình Dạng Và Trình Tự Chấn

Đây là một trong những bước quan trọng nhất.

Cần xem xét:

• Số đường chấn
• Góc
• Chiều dài từng đường
• Hướng chấn
• Khoảng cách giữa các cạnh
• Hình dạng thành phẩm
• Khả năng thực hiện bước chấn tiếp theo

Với các chi tiết như hộp, khay hoặc vỏ máy, trình tự tạo hình cần được xem xét trước khi thực hiện.

Bước 4: Chuẩn Bị Phôi

Nếu khách hàng đã có phôi phù hợp, sản phẩm có thể chuyển sang công đoạn chấn sau khi kiểm tra.

Nếu cần chuẩn bị phôi từ thép tấm, Gia An Phú có thể kết hợp:

Vật liệu → Cắt Laser CNC → Phôi

Ở bước này, các lỗ, khe và biên dạng cần thiết nên được xử lý trước khi phôi được tạo hình nếu thiết kế yêu cầu.

Bước 5: Chấn CNC Tạo Hình

Phôi được đưa vào công đoạn chấn theo phương án đã xác định.

Tùy sản phẩm:

• Một đường chấn
• Hai đường chấn
• Nhiều đường chấn
• Nhiều hướng chấn

có thể được thực hiện để tạo hình dạng cuối cùng.

Bước 6: Kiểm Tra Và Bàn Giao

Sau khi chấn, chi tiết được kiểm tra dựa trên yêu cầu đã thống nhất.

Các nội dung có thể bao gồm:

• Số lượng
• Hình dạng
• Kích thước quan trọng
• Góc
• Vị trí các cạnh
• Tình trạng bề mặt theo yêu cầu

Sau đó sản phẩm được bàn giao hoặc chuyển sang công đoạn tiếp theo nếu đơn hàng có yêu cầu khác.

Năng Lực Gia Công Chấn CNC Của Gia An Phú

Gia An Phú nhận gia công chấn CNC theo hướng linh hoạt từ chi tiết cơ bản đến các sản phẩm có nhiều cạnh và nhiều bước tạo hình.

Chấn Nhiều Dạng Hình Học

Các dạng phổ biến gồm:

• L
• U
• V
• Z
• Pát
• Giá đỡ
• Khay
• Máng
• Hộp
• Panel
• Vỏ máy
• Chi tiết nhiều cạnh

Khả năng thực hiện được kiểm tra dựa trên vật liệu, độ dày và cấu tạo bản vẽ.

Chấn Từ Chi Tiết Đơn Giản Đến Nhiều Đường Gấp

Gia An Phú tiếp nhận cả:

• Chi tiết 1 đường chấn
• Chi tiết 2–3 đường chấn
• Sản phẩm nhiều cạnh
• Chi tiết có nhiều góc khác nhau
• Sản phẩm cần trình tự tạo hình riêng

Với chi tiết phức tạp, bản vẽ thành phẩm là yếu tố rất quan trọng.

Kết Hợp Cắt Laser Trước Chấn

Đây là một trong những năng lực cốt lõi.

Khách hàng có thể đặt:

Chỉ chấn

hoặc:

Cắt Laser + chấn

hoặc:

Vật liệu + cắt Laser + chấn CNC

Điều này giúp giảm số lượng đầu mối cần quản lý trong một đơn hàng.

Gia An Phú Có Thể Cung Cấp Vật Liệu

Gia An Phú có danh mục vật liệu gồm:

• SS400
• Q235A
• Thép cán nóng
• Thép cán nguội
• PO
• Thép tấm đen
• Thép mạ kẽm
• Các loại thép tấm phù hợp khác

Khách hàng chưa có phôi có thể gửi bản vẽ để Gia An Phú kiểm tra luôn phương án vật liệu.

Nhận Từ Mẫu Thử Đến Đơn Hàng Theo Lô

Gia An Phú tiếp nhận:

• Chi tiết đơn lẻ
• Mẫu thử
• Prototype
• Đơn hàng nhỏ
• Nhiều mã chi tiết
• Sản xuất theo lô

Với sản phẩm cần thử trước khi sản xuất số lượng nhiều, việc làm mẫu giúp kiểm tra:

• Hình dạng
• Khả năng lắp ráp
• Góc
• Kích thước
• Cấu tạo sản phẩm

Bảng Năng Lực Chấn CNC

Nhu cầu	Khả năng tiếp nhận
Chấn theo bản vẽ	Có
Chấn L / U / V / Z	Có
Chấn pát, giá đỡ	Có
Chấn khay, máng	Có
Chấn hộp	Có
Chấn panel, vỏ máy	Có
Chi tiết nhiều góc	Có
Cắt Laser + chấn CNC	Có
Cung cấp vật liệu + cắt + chấn	Có
Khách hàng cung cấp phôi	Có
Mẫu thử / số lượng nhỏ	Có
Đơn hàng theo lô	Có
Nhiều mã chi tiết	Có

Những Lỗi Cần Hạn Chế Khi Thiết Kế Chi Tiết Chấn

Khả năng gia công không chỉ phụ thuộc vào máy chấn. Thiết kế của chi tiết ngay từ đầu cũng ảnh hưởng đáng kể đến khả năng sản xuất.

Một số vấn đề nên được kiểm tra trước khi triển khai.

Cạnh Chấn Quá Ngắn

Nếu cạnh sau chấn quá ngắn so với điều kiện tạo hình, việc thực hiện có thể trở nên khó khăn hoặc cần phương án khác.

Vì vậy, kích thước cạnh cần được xem xét cùng:

• Độ dày
• Góc
• Bán kính
• Dụng cụ
• Cấu tạo tổng thể

Không nên sử dụng một giá trị cố định cho mọi vật liệu.

Lỗ Nằm Quá Gần Đường Chấn

Các lỗ hoặc khe nằm sát khu vực tạo hình có thể bị ảnh hưởng khi vật liệu biến dạng trong quá trình chấn.

Nếu vị trí lỗ ảnh hưởng đến lắp ráp, cần kiểm tra khoảng cách giữa lỗ và đường chấn ngay từ giai đoạn thiết kế.

Các Đường Chấn Gây Cản Trở Nhau

Đây là vấn đề phổ biến ở:

• Hộp
• Khay
• Chi tiết chữ U
• Sản phẩm nhiều mặt

Một cạnh đã dựng lên có thể cản trở bước tiếp theo.

Do đó, bản vẽ cần được kiểm tra theo trình tự sản xuất thực tế, không chỉ từng đường chấn riêng lẻ.

Không Xác Định Rõ Góc Và Bán Kính

Chỉ ghi “gấp tại đây” mà không thể hiện hình dạng thành phẩm có thể dẫn đến thiếu thông tin.

Các chi tiết quan trọng nên thể hiện:

• Góc
• Kích thước cạnh
• Hình dạng
• Bán kính nếu cần kiểm soát

Thay Đổi Vật Liệu Nhưng Không Kiểm Tra Lại Thiết Kế

Nếu thay:

• Mác thép
• Độ dày
• Loại vật liệu

thì phương án tạo hình có thể thay đổi.

Không nên mặc định một phôi thiết kế cho vật liệu A sẽ cho kết quả tương tự khi đổi sang vật liệu B.

Bản Vẽ Thiếu Kích Thước Thành Phẩm Quan Trọng

Đối với các chi tiết cần lắp ghép, nên xác định rõ kích thước nào cần kiểm soát sau chấn.

Ví dụ:

• Khoảng cách giữa hai mặt
• Chiều cao cạnh
• Chiều rộng đáy
• Vị trí lỗ sau tạo hình

Không Kiểm Soát Phiên Bản Bản Vẽ

Với sản phẩm đang trong giai đoạn phát triển, bản vẽ có thể thay đổi nhiều lần.

Khách hàng nên ghi rõ mã và phiên bản để đảm bảo đơn hàng sử dụng file mới nhất đã được xác nhận.

Việc này đặc biệt quan trọng với các đơn hàng tái sản xuất sau một khoảng thời gian.

Vì Sao Chọn Gia An Phú Gia Công Chấn Gấp CNC?

Khi tìm đơn vị gia công chấn gấp CNC tại TP.HCM, yếu tố cần quan tâm không chỉ là khả năng tạo được một góc chấn. Với các sản phẩm thực tế như pát, khay, máng, hộp, panel hay vỏ máy, công đoạn chấn thường liên quan trực tiếp đến vật liệu, phôi cắt, vị trí lỗ, trình tự tạo hình và khả năng lắp ráp sau gia công.

Gia An Phú triển khai dịch vụ theo hướng đáp ứng linh hoạt từ chấn phôi có sẵn đến cung cấp vật liệu, cắt Laser và chấn CNC theo cùng một bản vẽ.

Chấn Theo Bản Vẽ Và Yêu Cầu Thực Tế

Gia An Phú tiếp nhận các yêu cầu gia công dựa trên hồ sơ kỹ thuật của khách hàng.

Tùy sản phẩm, bản vẽ có thể thể hiện:

• Vật liệu
• Độ dày
• Kích thước
• Vị trí đường chấn
• Góc chấn
• Kích thước sau tạo hình
• Lỗ và khe
• Số lượng
• Yêu cầu dung sai quan trọng

Việc sử dụng bản vẽ làm cơ sở giúp hai bên xác định rõ sản phẩm cần tạo ra trước khi triển khai.

Đối với các chi tiết có nhiều cạnh, Gia An Phú có thể kiểm tra toàn bộ hình dạng thành phẩm thay vì chỉ xem xét từng đường chấn riêng lẻ.

Kết Hợp Cắt Laser Và Chấn CNC

Nhiều sản phẩm không thể đưa nguyên tấm thép trực tiếp vào công đoạn chấn.

Phôi trước tiên cần được tạo:

• Đường bao
• Lỗ
• Khe
• Rãnh
• Góc cắt
• Biên dạng riêng

bằng cắt Laser CNC.

Sau đó mới chuyển sang chấn tạo hình.

Gia An Phú có thể kết hợp:

CẮT LASER CNC → CHẤN GẤP CNC

trong cùng một đơn hàng, phù hợp với khách hàng muốn hạn chế việc vận chuyển phôi giữa nhiều xưởng.

Có Thể Cung Cấp Luôn Vật Liệu

Nếu khách hàng chưa chuẩn bị thép, Gia An Phú có thể kết hợp nguồn vật liệu với quá trình gia công.

Quy trình có thể rút gọn thành:

BẢN VẼ → XÁC NHẬN VẬT LIỆU → CẮT LASER → CHẤN CNC → BÀN GIAO CHI TIẾT

Hình thức này đặc biệt phù hợp với doanh nghiệp muốn đặt chi tiết theo bản vẽ thay vì tự mua nguyên tấm rồi tổ chức vận chuyển đến xưởng gia công.

Nhận Nhiều Dạng Chi Tiết

Gia An Phú tiếp nhận nhiều nhóm sản phẩm như:

• Pát
• Bracket
• Giá đỡ
• Chi tiết chữ L
• Chi tiết chữ U
• Chi tiết chữ Z
• Khay
• Máng
• Hộp
• Panel
• Tấm che
• Vỏ máy
• Vỏ thiết bị
• Chi tiết nhiều góc
• Sản phẩm riêng theo bản vẽ

Với những chi tiết không thuộc một nhóm sản phẩm tiêu chuẩn, khách hàng chỉ cần cung cấp hồ sơ kỹ thuật để kiểm tra khả năng thực hiện.

Linh Hoạt Từ Mẫu Thử Đến Đơn Hàng Theo Lô

Không phải dự án nào cũng bắt đầu bằng số lượng lớn.

Gia An Phú tiếp nhận:

• Chi tiết đơn lẻ
• Mẫu thử
• Prototype
• Đơn hàng số lượng nhỏ
• Nhiều mã trong cùng dự án
• Đơn hàng theo lô

Với sản phẩm mới, việc gia công mẫu trước có thể giúp khách hàng kiểm tra hình dạng và khả năng lắp ráp trước khi chuyển sang số lượng lớn hơn.

Hai Xưởng Sản Xuất Tại TP.HCM

Gia An Phú hiện có hai địa điểm xưởng tại TP.HCM, thuận tiện cho việc tiếp nhận nhu cầu gia công từ doanh nghiệp, xưởng cơ khí và khách hàng sản xuất trong khu vực.

Việc tập trung cả nguồn thép tấm và các công đoạn gia công kim loại tấm cũng giúp khách hàng có thêm lựa chọn khi cần triển khai một đơn hàng gồm nhiều công đoạn.

Giá Gia Công Chấn CNC Phụ Thuộc Vào Những Yếu Tố Nào?

Không có một mức giá chấn CNC cố định có thể áp dụng chính xác cho mọi chi tiết.

Ví dụ, một pát chữ L chỉ có một đường chấn sẽ có khối lượng gia công khác với một hộp kim loại có nhiều cạnh cần được tạo hình theo trình tự.

Do đó, báo giá cần dựa trên bản vẽ và yêu cầu thực tế.

Loại Vật Liệu

SS400, Q235A, thép cán nóng, cán nguội, PO hay thép mạ kẽm có đặc tính khác nhau.

Loại vật liệu cần được xác định ngay từ đầu để kiểm tra phương án gia công.

Nếu Gia An Phú cung cấp luôn thép, chi phí vật liệu cũng là một phần của báo giá tổng thể.

Độ Dày Vật Liệu

Độ dày ảnh hưởng trực tiếp đến quá trình tạo hình.

Hai chi tiết có cùng hình dạng nhưng độ dày khác nhau không nên mặc định sử dụng cùng một phương án gia công hoặc cùng mức giá.

Chiều Dài Đường Chấn

Một đường chấn dài trên panel lớn khác với một đường chấn ngắn trên pát nhỏ.

Vì vậy, kích thước tổng thể và chiều dài các vị trí cần tạo hình là thông tin cần thiết khi kiểm tra đơn hàng.

Số Đường Chấn

Sản phẩm có:

1 đường chấn

sẽ khác với:

4–6 đường chấn

hoặc một sản phẩm cần nhiều bước tạo hình phức tạp.

Số lượng đường chấn vì vậy là một trong những yếu tố ảnh hưởng đến khối lượng gia công.

Góc Và Hình Dạng Chi Tiết

Các chi tiết L, U, Z, hộp hoặc khay có cấu tạo khác nhau.

Ngay cả khi có cùng số đường chấn, trình tự thao tác và điều kiện tạo hình cũng có thể khác.

Số Lượng Chi Tiết

Báo giá cũng phụ thuộc vào quy mô đơn hàng:

• Một chi tiết mẫu
• Số lượng nhỏ
• Nhiều mã
• Sản xuất theo lô

Với đơn hàng nhiều mã, nên cung cấp số lượng riêng cho từng mã sản phẩm.

Yêu Cầu Dung Sai

Nếu một số kích thước sau chấn có vai trò quan trọng đối với quá trình lắp ráp, khách hàng cần thể hiện rõ trên bản vẽ.

Yêu cầu kỹ thuật càng cụ thể thì việc kiểm tra và xây dựng phương án gia công càng chính xác.

Chỉ Chấn Hay Cắt Laser + Chấn

Khách hàng có thể yêu cầu:

Chỉ chấn phôi có sẵn

hoặc:

Cắt Laser + chấn CNC

hoặc:

Gia An Phú cung cấp vật liệu + cắt Laser + chấn CNC.

Phạm vi công việc khác nhau sẽ tạo ra báo giá khác nhau.

Khách Hàng Cấp Vật Liệu Hay Gia An Phú Cung Cấp?

Nếu khách hàng đã có phôi, Gia An Phú cần kiểm tra vật liệu và tình trạng phôi trước khi gia công.

Nếu Gia An Phú cung cấp vật liệu, cần xác định:

• Loại thép
• Độ dày
• Quy cách
• Số lượng

Do đó, cách nhanh nhất để nhận báo giá sát với nhu cầu thực tế là gửi bản vẽ cùng thông tin vật liệu và số lượng thay vì chỉ hỏi đơn giá chấn theo mét hoặc theo sản phẩm.

Cần Gửi Gì Để Báo Giá Chấn CNC Nhanh?

Một yêu cầu đầy đủ ngay từ đầu giúp giảm thời gian trao đổi qua lại và giúp Gia An Phú kiểm tra đúng phạm vi công việc.

Khách hàng nên chuẩn bị:

1. Bản Vẽ

Có thể gửi:

• CAD
• DXF
• PDF
• Bản vẽ kỹ thuật

Nếu có cả bản vẽ phôi và bản vẽ thành phẩm, nên gửi cả hai.

2. Loại Vật Liệu

Ví dụ:

• SS400
• Q235A
• Thép cán nóng
• Thép cán nguội
• PO
• Thép mạ kẽm

Nếu chưa mua vật liệu và muốn Gia An Phú cung cấp, hãy ghi rõ trong yêu cầu.

3. Độ Dày

Nên ghi rõ theo mm cho từng mã chi tiết.

4. Số Lượng

Nếu có nhiều mã, có thể gửi bảng:

Mã	Vật liệu	Độ dày	Số lượng	Yêu cầu
A01	SS400	Theo bản vẽ	Theo yêu cầu	Chấn
A02	Thép cán nguội	Theo bản vẽ	Theo yêu cầu	Cắt + chấn
A03	Thép mạ kẽm	Theo bản vẽ	Theo yêu cầu	Cắt + chấn

5. Góc Và Kích Thước Quan Trọng

Nếu sản phẩm có:

• Góc đặc biệt
• Kích thước sau chấn quan trọng
• Bán kính yêu cầu
• Vị trí cần lắp ghép
• Dung sai

nên thể hiện trực tiếp trên bản vẽ.

6. Phạm Vi Gia Công

Hãy cho biết bạn cần:

Chỉ chấn

hay:

Cắt Laser + chấn

hay:

Vật liệu + cắt Laser + chấn.

7. Thời Gian Cần Hàng

Nếu đơn hàng có mốc tiến độ cụ thể, nên cung cấp ngay khi gửi yêu cầu để kiểm tra khả năng sắp xếp sản xuất.

Tóm lại, bộ thông tin cơ bản gồm:

BẢN VẼ + VẬT LIỆU + ĐỘ DÀY + SỐ LƯỢNG + PHẠM VI GIA CÔNG + THỜI GIAN CẦN HÀNG

Có bản vẽ cần chấn CNC? Gửi file cùng các thông tin hiện có để Gia An Phú kiểm tra phương án và báo giá theo yêu cầu thực tế.

Ứng Dụng Của Chấn Gấp CNC Trong Sản Xuất

Chấn CNC được sử dụng trong nhiều lĩnh vực có sản phẩm được chế tạo từ kim loại tấm.

Cơ Khí Chế Tạo

Các chi tiết thường gặp gồm:

• Pát
• Giá đỡ
• Tấm liên kết
• Khay
• Chi tiết máy
• Phụ kiện cơ khí

Chế Tạo Máy

Nhiều bộ phận của máy móc được tạo từ phôi cắt Laser sau đó chấn thành hình dạng cần thiết.

Ví dụ:

• Vỏ máy
• Panel
• Nắp
• Giá linh kiện
• Khung phụ
• Tấm che

Tủ Và Hộp Kim Loại

Các chi tiết của tủ hoặc hộp thường cần:

Cắt phôi → Cắt lỗ/khe → Chấn cạnh → Lắp ráp

Tùy thiết kế, một sản phẩm có thể được chia thành nhiều panel riêng hoặc tạo từ một phôi có nhiều cạnh chấn.

Khay Và Máng

Khay và máng được sử dụng trong nhiều hệ thống kỹ thuật và thiết bị.

Kích thước:

• Đáy
• Cạnh
• Góc
• Chiều dài

có thể được gia công theo bản vẽ riêng.

Vỏ Thiết Bị

Vỏ thiết bị thường yêu cầu đồng thời:

• Biên dạng cắt
• Lỗ
• Khe
• Mép gấp
• Nhiều mặt tạo hình

Do đó đây là nhóm sản phẩm phù hợp với quy trình kết hợp Laser + chấn CNC.

Nội Thất Kim Loại

Chấn CNC cũng có thể được sử dụng cho:

• Chi tiết khung
• Tấm ốp
• Nẹp
• Panel
• Giá đỡ
• Phụ kiện
• Chi tiết trang trí theo thiết kế

Sản Phẩm Theo Thiết Kế Riêng

Không phải mọi nhu cầu đều thuộc một nhóm sản phẩm có tên gọi cố định.

Nếu doanh nghiệp cần một chi tiết riêng cho máy móc, dây chuyền hoặc sản phẩm của mình, Gia An Phú có thể tiếp nhận dựa trên bản vẽ để kiểm tra khả năng cắt và chấn.

Với các nhu cầu sản xuất khay, máng, hộp, panel, vỏ máy hoặc những sản phẩm cần kết hợp nhiều công đoạn từ tấm phẳng đến chi tiết tạo hình, khách hàng có thể tham khảo thêm dịch vụ Gia Công Kim Loại Tấm của Gia An Phú.

Câu Hỏi Thường Gặp Về Gia Công Chấn Gấp CNC

Gia An Phú Nhận Chấn Những Loại Thép Nào?

Gia An Phú tiếp nhận nhiều nhóm thép tấm như SS400, Q235A, thép cán nóng, thép cán nguội, thép PO, thép mạ kẽm và các vật liệu dạng tấm phù hợp khác tùy yêu cầu thực tế.

Khả năng gia công cụ thể cần được kiểm tra dựa trên vật liệu, độ dày, kích thước và cấu tạo chi tiết.

Có Nhận Chấn CNC Theo Bản Vẽ Không?

Có.

Gia An Phú nhận chấn theo CAD/DXF/PDF và các bản vẽ kỹ thuật phù hợp.

Với chi tiết có nhiều đường chấn, khách hàng nên gửi bản vẽ thể hiện hình dạng thành phẩm để kiểm tra toàn bộ quá trình tạo hình.

Có Nhận Chấn Phôi Do Khách Hàng Cung Cấp Không?

Có thể tiếp nhận phôi do khách hàng chuẩn bị sau khi kiểm tra thông tin vật liệu, độ dày, kích thước và yêu cầu gia công.

Khách hàng nên gửi bản vẽ và thông tin phôi trước để kiểm tra.

Có Thể Cắt Laser Rồi Chấn CNC Luôn Không?

Có.

Gia An Phú có thể kết hợp:

THÉP TẤM → CẮT LASER → CHẤN CNC

trong cùng một đơn hàng.

Hình thức này phù hợp với các chi tiết có đường bao, lỗ, khe hoặc biên dạng cần được tạo trước khi chấn.

Chỉ Có Bản Vẽ PDF Có Báo Giá Được Không?

Có thể gửi PDF để kiểm tra trước.

Bản vẽ nên thể hiện rõ:

• Vật liệu
• Độ dày
• Kích thước
• Hình dạng
• Góc
• Số lượng

Nếu dữ liệu chưa đủ để triển khai, Gia An Phú sẽ cần xác nhận thêm các thông tin liên quan trước khi gia công.

Có Nhận Chấn Chi Tiết Số Lượng Ít Không?

Gia An Phú tiếp nhận từ chi tiết đơn lẻ, mẫu thử đến đơn hàng theo lô tùy theo yêu cầu thực tế.

Khách hàng nên gửi bản vẽ và số lượng để kiểm tra cụ thể.

Có Nhận Chấn Nhiều Góc Trên Cùng Một Chi Tiết Không?

Có thể tiếp nhận các chi tiết nhiều góc.

Tuy nhiên, khả năng thực hiện cần được kiểm tra dựa trên:

• Vị trí các đường chấn
• Khoảng cách
• Kích thước cạnh
• Hướng chấn
• Trình tự tạo hình
• Cấu tạo thành phẩm

Vì vậy, bản vẽ hoàn chỉnh đặc biệt quan trọng đối với nhóm sản phẩm này.

Góc Chấn Và Bán Kính Chấn Phụ Thuộc Vào Yếu Tố Nào?

Các yếu tố liên quan gồm:

• Loại vật liệu
• Độ dày
• Hình dạng
• Dụng cụ
• Phương án gia công
• Yêu cầu của sản phẩm

Không nên áp dụng một thông số cố định cho tất cả các loại vật liệu và độ dày.

Giá Gia Công Chấn CNC Được Tính Như Thế Nào?

Báo giá phụ thuộc vào nhiều yếu tố như:

• Vật liệu
• Độ dày
• Kích thước
• Chiều dài đường chấn
• Số đường chấn
• Góc
• Hình dạng
• Số lượng
• Yêu cầu kỹ thuật
• Có cần cắt Laser trước chấn hay không

Gửi bản vẽ là cách thuận tiện nhất để nhận báo giá phù hợp với sản phẩm thực tế.

Cần Gửi Gì Để Gia An Phú Báo Giá?

Tối thiểu nên có:

Bản vẽ + vật liệu + độ dày + số lượng + yêu cầu gia công.

Nếu khách hàng cần Gia An Phú cung cấp luôn thép hoặc cắt Laser trước khi chấn, nên ghi rõ ngay từ đầu.

Gửi Bản Vẽ – Nhận Báo Giá Chấn Gấp CNC

Bạn đang cần gia công chấn gấp CNC tại TP.HCM cho pát, giá đỡ, khay, máng, hộp, panel, vỏ máy hoặc một chi tiết riêng theo bản vẽ?

Gia An Phú tiếp nhận:

• Chấn thép tấm theo bản vẽ
• Chấn L/U/V/Z
• Chấn pát và giá đỡ
• Chấn khay, máng và hộp
• Chấn panel và vỏ máy
• Chấn chi tiết nhiều góc
• Cắt Laser kết hợp chấn CNC
• Cung cấp vật liệu + cắt + chấn
• Gia công từ mẫu thử đến đơn hàng theo lô

Để kiểm tra và báo giá nhanh hơn, khách hàng nên gửi:

Bản vẽ + loại vật liệu + độ dày + số lượng + yêu cầu cắt/chấn + thời gian cần hàng.

Hotline/Zalo: 0937.200.476
Email: cokhigiaanphu@gmail.com

GỬI BẢN VẼ – YÊU CẦU BÁO GIÁ CHẤN CNC

Thông Tin Liên Hệ Gia An Phú

Cơ Khí Gia An Phú
Cung cấp thép tấm và gia công kim loại tấm theo yêu cầu tại TP.HCM.

Xưởng sản xuất 1:
Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM – gần cầu Ông Thìn.

Xưởng sản xuất 2:
262A Phạm Đăng Giảng, P. Bình Hưng Hòa, TP.HCM.

Hotline/Zalo: 0937.200.476
Email: cokhigiaanphu@gmail.com
