Gia Công Vỏ Máy Theo Bản Vẽ Tại TPHCM | Gia An Phú

Doanh nghiệp đang phát triển máy móc, thiết bị hoặc hệ thống kỹ thuật và cần sản xuất phần vỏ kim loại theo thiết kế riêng? Hoặc bạn đã có CAD/DXF/PDF và đang tìm xưởng có thể triển khai từ thép tấm đến các panel, cover, cửa, pát và bộ chi tiết vỏ máy?

Gia An Phú nhận gia công vỏ máy theo bản vẽ tại TP.HCM, kết hợp cung cấp vật liệu, cắt Laser CNC và chấn gấp CNC theo cấu tạo thực tế của từng sản phẩm.

Tùy thiết kế, Gia An Phú có thể tiếp nhận:

• Vỏ máy công nghiệp
• Vỏ thiết bị
• Vỏ hộp kim loại
• Enclosure theo thiết kế
• Front panel
• Rear panel
• Side panel
• Top panel
• Bottom panel
• Cover
• Cửa
• Tấm gá thiết bị
• Pát và bracket bên trong
• Bộ chi tiết vỏ máy nhiều mã
• Prototype trước khi sản xuất theo lô

Quy trình có thể triển khai theo hướng:

DRAWING → THÉP TẤM → CẮT LASER → CHẤN CNC → KIỂM TRA → BỘ CHI TIẾT VỎ MÁY

Nếu khách hàng đã có sẵn vật liệu hoặc phôi, Gia An Phú có thể tiếp nhận riêng các công đoạn cần thiết theo phạm vi đơn hàng.

Hạng mục	Khả năng tiếp nhận
Sản phẩm	Vỏ máy / vỏ thiết bị / panel / cover / enclosure
Hồ sơ	CAD / DXF / PDF / bản vẽ kỹ thuật
Vật liệu	Theo drawing và yêu cầu thực tế
Công đoạn	Vật liệu + cắt Laser + chấn CNC
Hình thức	Chi tiết đơn / bộ vỏ / nhiều mã
Số lượng	Prototype / số lượng ít / theo lô
Khu vực	TP.HCM và khu vực lân cận
Hotline/Zalo	0937.200.476

Đã có bản vẽ vỏ máy? Gửi CAD/DXF/PDF cùng vật liệu, độ dày, số lượng và danh sách part nếu có để Gia An Phú kiểm tra phương án gia công và báo giá theo hồ sơ thực tế.

Gia Công Vỏ Máy Theo Bản Vẽ Là Gì?

Gia công vỏ máy theo bản vẽ là quá trình sản xuất các chi tiết kim loại tạo thành phần bao che, bảo vệ hoặc kết cấu bên ngoài của máy móc và thiết bị dựa trên hồ sơ kỹ thuật do khách hàng cung cấp.

Khác với sản phẩm tiêu chuẩn có sẵn kích thước, vỏ máy theo bản vẽ được sản xuất theo thiết kế riêng của từng máy hoặc thiết bị.

Một bộ vỏ có thể gồm:

FRONT PANEL + REAR PANEL + SIDE PANELS + TOP + BOTTOM + DOOR + COVER + BRACKETS

Các chi tiết này sau đó được sử dụng để tạo thành:

MACHINE ENCLOSURE / EQUIPMENT ENCLOSURE

Do đó, khi tiếp nhận một yêu cầu gia công vỏ máy, xưởng không chỉ xem kích thước tổng thể của sản phẩm mà cần kiểm tra từng part trong bộ.

Vỏ Máy Không Chỉ Là Một Tấm Thép Được Gấp Lại

Một số vỏ hộp nhỏ có thể được tạo từ một phôi và nhiều đường chấn.

Nhưng với máy móc hoặc thiết bị có kích thước và cấu tạo phức tạp hơn, phần vỏ thường được chia thành nhiều chi tiết.

Ví dụ:

• Front Panel – mặt trước
• Rear Panel – mặt sau
• Side-L – tấm bên trái
• Side-R – tấm bên phải
• Top Cover – tấm nóc
• Bottom Plate – tấm đáy
• Door – cửa
• Mounting Plate – tấm gá
• Bracket – pát liên kết

Mỗi part có thể có:

• Hình dạng riêng
• Kích thước riêng
• Lỗ riêng
• Khe riêng
• Độ dày riêng
• Số đường chấn riêng
• Số lượng riêng

Vì vậy, một đơn hàng “10 bộ vỏ máy” trên thực tế có thể tương ứng với hàng chục hoặc hàng trăm chi tiết cần được quản lý theo mã.

Từ Bản Vẽ Thiết Kế Đến Bộ Chi Tiết Thực Tế

Quá trình chuyển một thiết kế thành sản phẩm có thể được hình dung:

3D / DRAWING → PARTS → FLAT PATTERN → LASER → BENDING → SHEET METAL PARTS

Sau đó các part được sử dụng cho công đoạn lắp ráp hoặc các bước hoàn thiện tiếp theo tùy thiết kế sản phẩm.

Đây cũng là lý do part number, revision và quantity rất quan trọng khi gia công vỏ máy theo bản vẽ.

Gia Công Vỏ Máy Khác Gì Gia Công Kim Loại Tấm?

Gia công vỏ máy là một ứng dụng cụ thể của gia công kim loại tấm.

Gia công kim loại tấm có phạm vi rộng, bao gồm nhiều nhóm sản phẩm như:

• Pát
• Giá đỡ
• Khay
• Máng
• Hộp
• Panel
• Vỏ
• Chi tiết máy

Trong khi đó, gia công vỏ máy tập trung vào một bộ sản phẩm có chức năng và mối quan hệ lắp ráp cụ thể.

Ví dụ, một enclosure có thể gồm:

6 PANEL + 1 DOOR + 1 MOUNTING PLATE + 8 BRACKETS

Các chi tiết không tồn tại độc lập mà cần phù hợp với nhau khi đưa vào cùng một thiết bị.

Do đó, ngoài việc cắt và chấn từng part, cần quan tâm đến:

• Kích thước tổng thể
• Vị trí lắp ghép
• Lỗ bắt vít
• Cutout
• Khoảng cách giữa các panel
• Vị trí cửa
• Vị trí thiết bị
• Critical dimensions
• Part number
• Revision

Nếu doanh nghiệp cần sản xuất nhiều dạng chi tiết thép tấm ngoài riêng nhóm vỏ máy, có thể tham khảo thêm dịch vụ Gia Công Kim Loại Tấm Tại TP.HCM của Gia An Phú.

Gia An Phú Nhận Gia Công Những Loại Vỏ Máy Nào?

Vỏ máy không có một kích thước hoặc cấu tạo tiêu chuẩn áp dụng cho mọi thiết bị.

Gia An Phú tiếp nhận sản xuất dựa trên drawing thực tế của khách hàng thay vì giới hạn ở một catalogue mẫu cố định.

Gia Công Vỏ Máy Công Nghiệp

Máy móc công nghiệp có thể cần phần vỏ để:

• Bao che các cụm bên trong
• Tạo panel bên ngoài
• Tạo vị trí lắp thiết bị
• Tạo cửa thao tác
• Tạo các vị trí lắp ráp
• Tạo cấu trúc theo thiết kế máy

Một bộ vỏ có thể được chia thành nhiều part để thuận tiện cho sản xuất và lắp ráp.

Gia Công Vỏ Thiết Bị

Các thiết bị kỹ thuật có thể sử dụng vỏ kim loại với kích thước riêng.

Tùy drawing, vỏ có thể có:

• Lỗ màn hình
• Lỗ nút
• Lỗ công tắc
• Connector cutout
• Khe thông gió
• Lỗ quạt
• Lỗ dây
• Vị trí bắt vít
• Các cạnh chấn

Gia An Phú gia công các feature này theo dữ liệu kỹ thuật được khách hàng xác nhận.

Gia Công Vỏ Hộp Kim Loại

Vỏ dạng hộp có thể được tạo từ:

• Một phôi nhiều đường chấn
• Hai hoặc nhiều part ghép lại
• Thân + nắp
• Thân + cover
• Bottom + top
• Nhiều panel

Cấu tạo phù hợp phụ thuộc vào thiết kế sản phẩm.

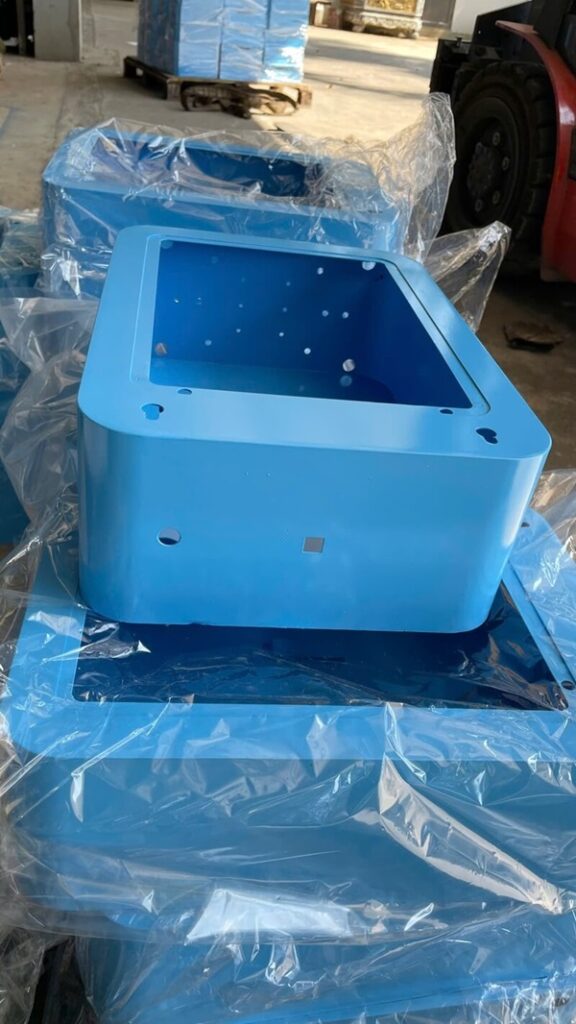

Gia Công Vỏ Máy Dạng Hộp

Với dạng này, flat pattern có thể được cắt Laser trước khi tạo hình.

Workflow:

THÉP TẤM → LASER FLAT PATTERN → CHẤN NHIỀU CẠNH → VỎ/HỘP

Nếu sản phẩm có nhiều cạnh hoặc dạng hộp sâu, cần kiểm tra trình tự chấn để xác định khả năng tạo hình.

Gia Công Vỏ Máy Có Cửa

Một số máy cần cửa để:

• Thao tác
• Bảo trì
• Kiểm tra thiết bị
• Tiếp cận các bộ phận bên trong

Drawing của cửa có thể thể hiện:

• Kích thước
• Vị trí bản lề
• Vị trí khóa
• Vị trí tay nắm
• Lỗ
• Khe
• Các cạnh chấn

Gia An Phú thực hiện phần chi tiết kim loại theo drawing và các vị trí lắp phụ kiện đã được xác định trong hồ sơ kỹ thuật.

Gia Công Vỏ Máy Dạng Panel Ghép

Thay vì tạo toàn bộ enclosure từ một phôi, sản phẩm có thể được chia thành:

FRONT + REAR + LEFT + RIGHT + TOP + BOTTOM

Cách chia này thường tạo ra nhiều mã part trong cùng một bộ sản phẩm.

Do đó, cần quản lý chính xác:

PART NUMBER + REVISION + QUANTITY

Gia Công Cover Bảo Vệ Máy

Cover có thể được sử dụng để bao che một khu vực cụ thể của máy.

Một cover có thể có:

• Đường bao
• Lỗ
• Khe
• Mép chấn
• Cạnh
• Cutout

Tùy thiết kế, cover có thể tháo rời hoặc là một phần của cụm vỏ.

Gia Công Vỏ Cụm Điều Khiển

Các cụm điều khiển thường có nhiều feature trên panel như:

• Nút nhấn
• Công tắc
• Đèn báo
• Màn hình
• Cổng kết nối
• Lỗ dây

Vị trí các feature này có thể ảnh hưởng trực tiếp đến khả năng lắp thiết bị bên trong, vì vậy cần được thể hiện rõ trên drawing.

Gia Công Vỏ Thiết Bị Kỹ Thuật

Gia An Phú có thể tiếp nhận các enclosure cho thiết bị theo thiết kế riêng khi phạm vi sản xuất phù hợp với năng lực cắt Laser và chấn CNC của xưởng.

Khả năng thực hiện cuối cùng được xác định dựa trên:

• Vật liệu
• Độ dày
• Kích thước
• Cấu tạo
• Hình học
• Các đường chấn
• Số lượng
• Drawing thực tế

Gia Công Vỏ Theo Thiết Kế Riêng

Khách hàng không cần lựa chọn từ một mẫu vỏ có sẵn.

Nếu doanh nghiệp đang phát triển một máy hoặc thiết bị riêng, drawing có thể là cơ sở để Gia An Phú sản xuất các sheet metal parts tương ứng.

Điều quan trọng không phải sản phẩm có tên gọi gì, mà là:

DRAWING + MATERIAL + THICKNESS + GEOMETRY + QUANTITY

Một Bộ Vỏ Máy Có Thể Gồm Những Chi Tiết Nào?

Một trong những điểm quan trọng khi báo giá vỏ máy là xác định phạm vi part trong mỗi bộ.

Không nên chỉ ghi:

Vỏ máy × 20 bộ

nếu thực tế một bộ gồm nhiều mã khác nhau.

Tấm Mặt Trước – Front Panel

Front panel thường là phần có nhiều feature nhất vì đây có thể là khu vực người vận hành tương tác với máy.

Drawing có thể yêu cầu:

• Lỗ màn hình
• Lỗ nút nhấn
• Lỗ công tắc
• Lỗ đèn báo
• Khe
• Connector
• Lỗ bắt vít
• Cutout theo thiết bị

Ví dụ:

FRONT PANEL → LASER LỖ/CUTOUT → CHẤN MÉP → PANEL

Vị trí của những feature liên quan trực tiếp đến thiết bị lắp trên panel nên được xác định rõ.

Tấm Mặt Sau – Rear Panel

Rear panel có thể chứa:

• Cổng kết nối
• Lỗ dây
• Lỗ nguồn
• Khe thông gió
• Cutout quạt
• Lỗ bắt vít
• Vị trí lắp phụ kiện

Các feature này có thể được tạo ngay trong công đoạn Laser trước khi panel được chấn.

Tấm Bên – Side Panel

Một enclosure thường có:

SIDE-L + SIDE-R

Tùy thiết kế, side panel có thể có:

• Vent
• Handle cutout
• Lỗ
• Khe
• Vị trí liên kết
• Mép chấn

Hai tấm bên có thể giống nhau hoặc là hai mã hoàn toàn khác nhau.

Tấm Nóc – Top Panel

Top panel có thể là:

• Tấm phẳng
• Tấm chấn mép
• Cover tháo rời
• Một phần của thân enclosure

Nếu có lỗ hoặc vent, các feature cần được thể hiện trên drawing.

Tấm Đáy – Bottom Panel

Bottom panel có thể đóng vai trò:

• Đáy vỏ
• Mặt lắp thiết bị
• Liên kết với khung
• Vị trí bắt chân
• Vị trí đi dây

Do đó, các mounting holes trên tấm đáy có thể là những kích thước cần kiểm soát.

Cửa – Door

Cửa có thể là một part riêng.

Drawing có thể xác định:

• Kích thước
• Mép chấn
• Vị trí bản lề
• Vị trí khóa
• Tay nắm
• Cửa sổ
• Lỗ
• Khe

Cover

Cover thường được sử dụng cho phần cần tháo ra khi:

• Bảo trì
• Kiểm tra
• Thay thế thiết bị
• Tiếp cận cụm bên trong

Cover có thể rất đơn giản hoặc có nhiều cạnh tùy sản phẩm.

Pát Và Bracket Bên Trong

Một bộ vỏ máy thường không chỉ có các panel bên ngoài.

Bên trong có thể cần:

• Bracket
• Pát
• Giá đỡ
• Tấm liên kết
• Chi tiết giữ thiết bị

Ví dụ:

BRACKET-A × 4
BRACKET-B × 2

Các part này có thể được cắt và chấn cùng với bộ vỏ.

Tấm Gá Thiết Bị – Mounting Plate

Mounting plate là vị trí để lắp:

• Module
• Bộ điều khiển
• Thiết bị điện
• Cụm cơ khí
• Các thành phần khác theo thiết kế

Tấm gá có thể cần:

• Lỗ
• Khe
• Pattern bắt vít
• Cutout
• Các vị trí định vị

Các Chi Tiết Liên Kết Khác

Tùy thiết kế, bộ vỏ còn có thể gồm:

• Plate
• Support
• Corner part
• Reinforcement
• Spacer dạng tấm
• Các sheet metal parts riêng

Do đó, trước khi báo giá một bộ vỏ máy, nên xác định đầy đủ:

BỘ VỎ = BAO NHIÊU MÃ PART × SỐ LƯỢNG MỖI MÃ

Vật Liệu Dùng Để Gia Công Vỏ Máy

Không có một loại thép duy nhất phù hợp cho mọi vỏ máy.

Lựa chọn vật liệu cần dựa trên drawing và yêu cầu sử dụng thực tế.

Thép Cán Nguội

Thép cán nguội có thể được sử dụng cho nhiều dạng chi tiết như:

• Panel
• Cover
• Hộp
• Vỏ
• Tấm bên
• Cửa
• Pát

Đối với sản phẩm có yêu cầu ngoại quan, khách hàng nên xác định rõ mặt sử dụng và yêu cầu bề mặt nếu có.

Thép PO

Thép PO có thể được triển khai theo chuỗi:

THÉP PO → LASER → CHẤN → PANEL/VỎ

Vật liệu cụ thể vẫn cần được xác định theo hồ sơ của sản phẩm.

Thép Tấm

Các nhóm thép tấm có thể được sử dụng cho:

• Vỏ
• Plate
• Mounting plate
• Bracket
• Các chi tiết cần độ cứng theo thiết kế

Việc lựa chọn loại thép và độ dày cần phù hợp với yêu cầu của sản phẩm.

Thép Mạ Kẽm

Thép mạ kẽm có thể được sử dụng cho các:

• Vỏ
• Khay
• Panel
• Hộp
• Cover

Nếu sản phẩm yêu cầu chú ý đến bề mặt, khách hàng nên thông báo ngay khi gửi drawing.

Lựa Chọn Vật Liệu Dựa Trên Điều Gì?

Một số yếu tố cần xem xét gồm:

• Môi trường sử dụng
• Kết cấu
• Độ cứng yêu cầu
• Kích thước
• Trọng lượng
• Khả năng tạo hình
• Yêu cầu bề mặt
• Phương án hoàn thiện sau gia công

Gia An Phú không nên tự thay thế material trên drawing chỉ vì một vật liệu khác thuận tiện hơn cho sản xuất. Nếu cần thay đổi, thông tin nên được trao đổi và xác nhận trước.

Khách hàng chưa có sẵn nguyên liệu có thể tham khảo các loại thép tấm Gia An Phú cung cấp để kết hợp vật liệu và gia công trong cùng một đơn hàng.

Độ Dày Vật Liệu Ảnh Hưởng Đến Vỏ Máy Như Thế Nào?

Thickness không chỉ ảnh hưởng đến công đoạn sản xuất mà còn liên quan trực tiếp đến đặc tính của bộ vỏ.

Ảnh Hưởng Đến Độ Cứng

Một panel lớn và một cover nhỏ không nhất thiết sử dụng cùng một độ dày.

Độ dày cần phù hợp với:

• Kích thước part
• Kết cấu
• Vị trí sử dụng
• Cách liên kết
• Yêu cầu của thiết kế

Ảnh Hưởng Đến Trọng Lượng

Khi thickness tăng, khối lượng của toàn bộ bộ vỏ cũng thay đổi.

Với enclosure gồm nhiều panel lớn, yếu tố này có thể trở nên đáng kể.

Ảnh Hưởng Đến Chấn CNC

Độ dày ảnh hưởng đến:

• Lực chấn
• Bán kính
• Kích thước cạnh
• Tooling
• Khả năng tạo hình

Ảnh Hưởng Đến Flat Pattern

Nếu thickness thay đổi, không nên mặc định sử dụng nguyên flat pattern cũ mà không kiểm tra lại.

Ảnh Hưởng Đến Lắp Ráp

Với những vị trí có:

• Panel lồng nhau
• Cover
• Door
• Bracket
• Mounting part

việc thay đổi thickness có thể ảnh hưởng đến khoảng cách và kích thước lắp ghép.

Vì vậy, một yêu cầu gia công vỏ máy nên xác định rõ ngay từ đầu:

MATERIAL + THICKNESS + PART DRAWING

thay vì chỉ gửi kích thước tổng thể của enclosure.

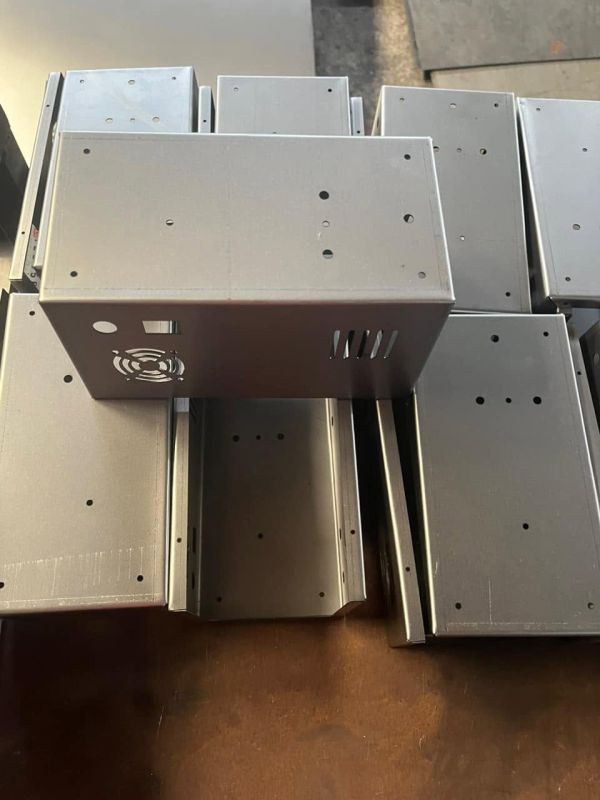

Gia Công Vỏ Máy Theo Bản Vẽ CAD/DXF/PDF

Đối với vỏ máy và vỏ thiết bị, bản vẽ là cơ sở quan trọng để xác định cấu tạo từng chi tiết, mối quan hệ giữa các part và yêu cầu của sản phẩm sau gia công.

Một bộ vỏ có thể gồm nhiều mã khác nhau. Vì vậy, khách hàng không nhất thiết phải gửi tất cả thông tin trong một file duy nhất mà có thể cung cấp bộ hồ sơ gồm:

• File CAD/3D nếu có
• DXF của các flat pattern
• PDF bản vẽ kỹ thuật
• Danh sách part/BOM
• Bảng số lượng
• Revision hiện hành

Mỗi loại dữ liệu phục vụ một mục đích khác nhau trong quá trình kiểm tra và triển khai sản xuất.

File CAD Và Mô Hình 3D

Nếu khách hàng có dữ liệu CAD hoặc mô hình 3D, đây là nguồn thông tin hữu ích để hiểu cấu tạo tổng thể của bộ vỏ.

Mô hình có thể giúp thể hiện:

• Hình dạng enclosure
• Vị trí các panel
• Quan hệ giữa các part
• Cấu tạo cửa
• Cover
• Bracket
• Mounting plate
• Các chi tiết bên trong

Ví dụ, nhìn vào một panel riêng có thể chưa biết nó thuộc mặt nào của máy.

Nhưng khi đặt part đó trong assembly:

FRONT + REAR + LEFT + RIGHT + TOP + BOTTOM

mối quan hệ lắp ráp sẽ rõ hơn.

File DXF

DXF thường hữu ích cho công đoạn tạo phôi bằng Laser.

Một DXF có thể chứa:

• Đường bao ngoài
• Lỗ
• Khe
• Slot
• Cutout
• Vent
• Các feature cần cắt

Workflow:

DXF → LASER → FLAT PART → BENDING

Với một bộ vỏ nhiều mã, mỗi part nên được quản lý rõ ràng để tránh nhầm giữa các file.

Ví dụ:

FP-001.dxf – Front Panel
RP-001.dxf – Rear Panel
SL-001.dxf – Side Left
SR-001.dxf – Side Right

File PDF Bản Vẽ Kỹ Thuật

PDF đặc biệt quan trọng để thể hiện những thông tin mà một file DXF phẳng có thể không cho biết đầy đủ.

Ví dụ:

• Material
• Thickness
• Bend angle
• Finished dimensions
• Hole dimensions
• Critical dimensions
• Tolerance
• Quantity
• Part number
• Revision

Với các part cần chấn, PDF thành phẩm giúp xác định rõ hình dạng sau tạo hình.

Bộ Hồ Sơ Gia Công Vỏ Máy

Nếu có đầy đủ dữ liệu, một bộ hồ sơ rất thuận tiện để kiểm tra có thể gồm:

3D/CAD + DXF + PDF + BOM

Tuy nhiên, khách hàng không nhất thiết phải có đủ cả bốn loại file mới có thể gửi yêu cầu.

Nếu hiện tại chỉ có PDF hoặc một phần hồ sơ kỹ thuật, vẫn có thể gửi để Gia An Phú kiểm tra trước những dữ liệu đã có và xác định thông tin còn cần bổ sung.

Với các dự án cần triển khai trực tiếp từ hồ sơ kỹ thuật, khách hàng có thể tham khảo thêm dịch vụ Gia Công Theo Bản Vẽ CAD/DXF/PDF của Gia An Phú.

Bản Vẽ Vỏ Máy Nên Có Những Thông Tin Gì?

Một drawing càng rõ ràng thì càng giảm thời gian trao đổi trước khi gia công.

Đối với vỏ máy, nên ưu tiên xác định các thông tin sau.

Part Number

Mỗi chi tiết nên có mã riêng.

Ví dụ:

• GAP-M01-FP
• GAP-M01-RP
• GAP-M01-SL
• GAP-M01-SR
• GAP-M01-TOP
• GAP-M01-BOT

Part number đặc biệt quan trọng khi một bộ vỏ có nhiều chi tiết tương tự nhau.

Revision

Nếu thiết kế thay đổi, phiên bản bản vẽ cũng cần được cập nhật.

Ví dụ:

FP-001 REV A → FP-001 REV B

Khi đặt lại hàng, không nên chỉ nói:

“Làm giống lần trước.”

Nếu thiết kế đã thay đổi, cần xác nhận revision hiện hành trước khi triển khai.

Material

Bản vẽ nên ghi rõ vật liệu của từng part.

Một bộ vỏ không nhất thiết tất cả chi tiết đều phải cùng material.

Thickness

Độ dày cần được xác định cho từng mã nếu giữa các part có sự khác nhau.

Overall Dimensions

Các kích thước tổng thể như:

• Width
• Height
• Depth

giúp kiểm tra hình dạng thành phẩm.

Bend Angle

Các part cần chấn nên thể hiện:

• Vị trí bend
• Góc
• Hướng tạo hình
• Kích thước sau chấn

Hole Và Cutout Positions

Các feature phục vụ lắp thiết bị cần được định vị rõ.

Đặc biệt với:

• Màn hình
• Connector
• Nút nhấn
• Công tắc
• Quạt
• Mounting holes

Quantity

Nếu đơn hàng gồm nhiều mã, cần xác định số lượng riêng.

Ví dụ:

Part	Qty / bộ	Số bộ	Tổng Qty
Front Panel	1	20	20
Rear Panel	1	20	20
Side Panel	2	20	40
Top Cover	1	20	20
Bottom Plate	1	20	20
Bracket A	4	20	80

Cách thể hiện này rõ hơn nhiều so với chỉ ghi:

20 bộ vỏ máy.

Critical Dimensions

Không phải mọi kích thước trên một enclosure đều có cùng mức độ ảnh hưởng đến chức năng.

Một số kích thước có thể đặc biệt quan trọng vì liên quan trực tiếp đến:

• Lắp thiết bị
• Ghép hai panel
• Lắp cửa
• Vị trí connector
• Khoảng cách giữa hai mặt
• Vị trí mounting holes

Những kích thước này nên được thể hiện rõ trên drawing.

Yêu Cầu Bề Mặt

Nếu một mặt cần chú ý về ngoại quan hoặc có yêu cầu riêng, khách hàng nên xác định ngay từ đầu.

Điều này đặc biệt hữu ích với:

• Front panel
• Door
• Cover
• Các bề mặt nhìn thấy trực tiếp

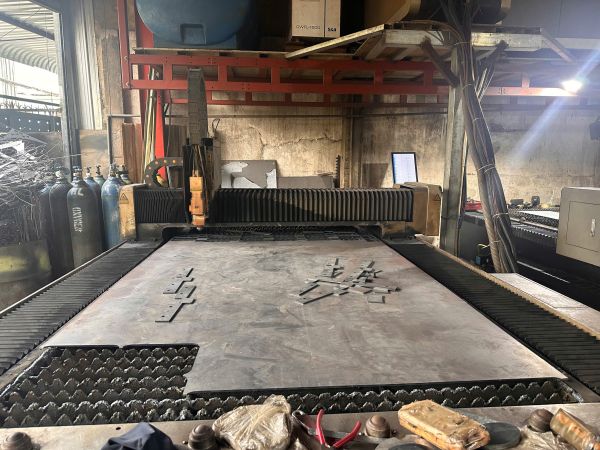

Cắt Laser Lỗ, Khe Và Cutout Trên Vỏ Máy

Vỏ máy thường có nhiều feature hơn một tấm thép thông thường.

Một front panel có thể đồng thời chứa:

• Màn hình
• 4 nút nhấn
• Công tắc
• Đèn báo
• 2 connector
• Lỗ bắt vít

Rear panel lại có:

• Quạt
• Nguồn
• Cable gland
• Connector
• Vent

Những feature này có thể được tạo ngay trên phôi bằng Laser trước khi chuyển sang chấn.

Cắt Lỗ Bắt Vít

Lỗ bắt vít có thể phục vụ:

• Liên kết panel
• Gắn thiết bị
• Gắn cover
• Lắp bracket
• Lắp phụ kiện

Vị trí lỗ cần được xác định theo drawing.

Cắt Lỗ Cho Nút Nhấn Và Công Tắc

Front panel của máy có thể cần các lỗ tròn hoặc biên dạng riêng để lắp thiết bị điều khiển.

Kích thước và vị trí cần dựa trên thiết kế của khách hàng.

Cắt Lỗ Màn Hình

Cutout màn hình thường là một feature quan trọng trên front panel.

Ngoài kích thước vùng cắt, drawing có thể cần xác định thêm:

• Vị trí so với cạnh
• Mounting holes
• Khoảng cách giữa các lỗ
• Orientation

Cắt Connector Cutout

Connector không phải lúc nào cũng sử dụng lỗ tròn.

Tùy thiết bị, cutout có thể là:

• Hình chữ nhật
• Hình vuông
• Slot
• Biên dạng riêng

Gia An Phú gia công theo hình học trên drawing thay vì tự xác định kích thước connector.

Cắt Lỗ Quạt

Panel có thể cần:

• Cutout quạt
• Mounting holes xung quanh
• Khe hoặc lỗ thông gió

Các vị trí này nên được định nghĩa trong cùng bản vẽ panel.

Cắt Khe Và Slot

Slot có thể phục vụ:

• Thông gió
• Lắp ghép
• Điều chỉnh
• Đi dây
• Các chức năng riêng của thiết kế

Cắt Cutout Theo Biên Dạng Riêng

Một số thiết bị có hình dạng lắp đặt không tiêu chuẩn.

Khi đó, DXF có thể thể hiện trực tiếp biên dạng cần Laser.

Nếu vỏ máy có nhiều lỗ, khe, vent hoặc cutout phức tạp, khách hàng có thể gửi trực tiếp dữ liệu để Gia An Phú kiểm tra trong phạm vi dịch vụ Cắt Laser Thép Tấm Theo Yêu Cầu Tại TP.HCM.

Chấn CNC Tạo Hình Vỏ Máy

Sau khi Laser tạo flat pattern, nhiều part của bộ vỏ cần tiếp tục chấn để tạo hình dạng 3D.

Quy trình:

FLAT PATTERN → BENDING → ENCLOSURE PART

Ví dụ:

FRONT PANEL PHẲNG → CHẤN MÉP → FRONT PANEL

hoặc:

FLAT PATTERN → NHIỀU BEND → COVER

Chấn Mép Panel

Panel có thể được chấn mép để tạo:

• Cạnh
• Flange
• Vị trí liên kết
• Hình dạng theo thiết kế

Chấn Cover

Một cover có thể cần:

• 2 bend
• 4 bend
• Nhiều bend

tùy cấu tạo.

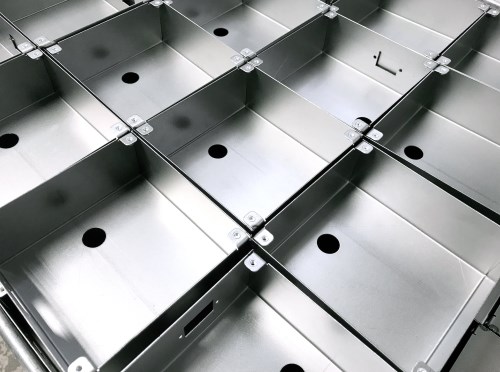

Chấn Vỏ Hộp

Một flat pattern có thể được tạo hình thành dạng hộp bằng nhiều đường chấn.

Ở đây, trình tự chấn rất quan trọng vì các cạnh đã dựng lên có thể cản trở những bước tiếp theo.

Chấn Pát Bên Trong

Các bracket và support cũng có thể được cắt cùng batch vật liệu rồi chuyển sang chấn.

Ví dụ:

BRACKET DXF → LASER → BEND → BRACKET

Chấn Nhiều Mã Trong Cùng Một Bộ

Một enclosure có thể có:

• Panel chỉ cần một bend
• Cover cần bốn bend
• Bracket cần hai bend
• Mounting plate không cần chấn

Vì vậy, từng part được xử lý theo geometry riêng chứ không áp dụng một quy trình giống nhau cho toàn bộ bộ vỏ.

Đối với các chi tiết cần tạo góc, mép hoặc nhiều cạnh sau khi cắt, có thể tham khảo thêm dịch vụ Chấn Gấp Thép Tấm Theo Yêu Cầu Tại TP.HCM.

Vì Sao Cần Tính Đến Chấn Ngay Khi Thiết Kế Vỏ Máy?

Một mô hình 3D có thể thể hiện chính xác hình dạng mà kỹ sư mong muốn, nhưng để sản xuất được từ thép tấm, thiết kế còn cần phù hợp với quá trình:

FLAT PATTERN → LASER → BENDING

Đây là lý do khả năng gia công nên được xem xét ngay từ giai đoạn thiết kế.

Bán Kính Chấn

Góc trên mô hình không nên được hiểu như một đường giao tuyệt đối giữa hai mặt.

Trong sản phẩm thực tế tồn tại vùng bán kính tại vị trí chấn.

Bán kính có liên quan đến:

• Material
• Thickness
• Tooling
• Hình dạng sản phẩm

Kích Thước Flange

Một cạnh quá ngắn có thể cần được kiểm tra về khả năng tạo hình.

Không có một kích thước flange tối thiểu duy nhất áp dụng cho mọi vật liệu và mọi thickness.

Lỗ Gần Đường Chấn

Nếu một mounting hole nằm sát bend line, vùng vật liệu xung quanh có thể chịu ảnh hưởng trong quá trình tạo hình.

Cutout Gần Bend

Tương tự, một cutout lớn hoặc slot nằm gần vùng chấn cần được kiểm tra theo geometry thực tế.

Trình Tự Chấn

Một enclosure part có nhiều cạnh không thể luôn được chấn theo thứ tự bất kỳ.

Ví dụ:

BEND 1 → BEND 2 → BEND 3 → BEND 4

có thể thực hiện được.

Nhưng một thứ tự khác:

BEND 4 → BEND 1 → BEND 3 → BEND 2

có thể khiến một cạnh đã dựng cản tooling ở bước sau.

Khả Năng Tiếp Cận Của Tooling

Một part dạng U sâu hoặc hộp có thể gây hạn chế không gian khi các cạnh dần được dựng lên.

Do đó, khả năng sản xuất cần được đánh giá dựa trên hình dạng toàn bộ part, không chỉ từng đường chấn riêng lẻ.

Va Chạm Giữa Các Cạnh

Một thiết kế có nhiều flange có thể tạo ra vùng giao nhau sau chấn.

Các góc, relief và cutout cần được xem xét để các cạnh có thể tạo hình theo yêu cầu.

Thông điệp quan trọng là:

Một thiết kế đúng về chức năng trên mô hình 3D vẫn cần được kiểm tra về khả năng sản xuất từ thép tấm trước khi triển khai.

Lỗ, Khe Và Cutout Gần Đường Chấn Có Ảnh Hưởng Không?

Có. Đây là một trong những điểm cần lưu ý khi thiết kế panel và cover.

Khi thép được chấn, vùng vật liệu xung quanh bend line chịu biến dạng.

Nếu feature nằm quá gần khu vực này, hình dạng hoặc vị trí của nó có thể bị ảnh hưởng.

Mounting Hole Gần Bend

Ví dụ một panel có mounting hole nằm gần flange.

Sau khi flange được chấn, cần đảm bảo vị trí lỗ sau tạo hình vẫn phù hợp với chức năng lắp ráp.

Connector Cutout Gần Cạnh Chấn

Một connector cutout có thể cần nằm gần mép để phù hợp với bố trí thiết bị.

Trong trường hợp đó, khoảng cách giữa cutout và bend cần được kiểm tra theo:

• Material
• Thickness
• Bend radius
• Geometry
• Yêu cầu lắp ráp

Vent Gần Bend

Một dãy khe thông gió nằm sát cạnh chấn cũng cần được xem xét tương tự.

Feature Ở Góc Panel

Các góc nơi hai hoặc nhiều flange giao nhau có thể cần:

• Cutout
• Relief
• Khoảng hở

theo thiết kế.

Không nên áp dụng một khoảng cách tuyệt đối cho tất cả vỏ máy. Khả năng thực hiện cần được đánh giá trên drawing cụ thể.

Gia Công Khe Thông Gió Trên Vỏ Máy

Khe thông gió là feature phổ biến trên nhiều loại vỏ thiết bị.

Tùy thiết kế, panel có thể sử dụng:

• Slot dài
• Nhiều khe song song
• Dãy lỗ
• Pattern riêng
• Cutout cho quạt

Khe Thông Gió Dạng Slot

Laser có thể tạo nhiều slot theo pattern trên DXF.

Các thông số cần được drawing xác định gồm:

• Chiều dài
• Chiều rộng
• Khoảng cách
• Số lượng
• Vị trí

Cutout Cho Quạt

Một panel có thể có:

FAN CUTOUT + 4 MOUNTING HOLES

hoặc pattern khác tùy thiết bị.

Gia An Phú thực hiện hình học theo drawing khách hàng cung cấp.

Pattern Thông Gió Theo Thiết Kế

Nếu khách hàng đã thiết kế pattern riêng, có thể đưa trực tiếp vào dữ liệu cắt.

Điểm cần phân biệt rõ:

Gia An Phú gia công các khe, lỗ và cutout theo bản vẽ; việc tính toán lưu lượng gió, nhiệt hoặc thiết kế hệ thống làm mát cần được xác định trong phạm vi thiết kế kỹ thuật của sản phẩm.

Điều này giúp tránh việc thay đổi pattern gia công làm ảnh hưởng đến thiết kế ban đầu của máy.

Gia Công Panel Mặt Trước Theo Bản Vẽ

Front panel thường là một trong những part cần kiểm soát kỹ nhất của bộ vỏ máy.

Đây có thể là nơi lắp:

• Màn hình
• HMI
• Nút nhấn
• Công tắc
• Đèn báo
• Đồng hồ
• Connector
• Logo hoặc các feature theo thiết kế

Một front panel có thể trải qua:

THÉP TẤM → LASER FEATURES → CHẤN MÉP → FRONT PANEL

Vị Trí Màn Hình

Cutout màn hình cần phù hợp với thiết bị thực tế.

Các mounting holes xung quanh cũng có thể là critical dimensions.

Vị Trí Nút Nhấn

Nếu nhiều nút được bố trí thành hàng, drawing nên thể hiện rõ:

• Khoảng cách tâm
• Vị trí so với cạnh
• Kích thước lỗ

Connector Và Công Tắc

Tùy loại thiết bị, feature có thể có hình dạng khác nhau.

Không nên tự thay đổi hình học của cutout khi chưa có xác nhận.

Mép Chấn Của Front Panel

Nếu panel có flange, vị trí các feature cần được xem xét cùng vùng chấn.

Đây là lý do nên kiểm tra đồng thời Laser geometry + bend geometry, thay vì tách hai công đoạn hoàn toàn độc lập.

Gia Công Panel Mặt Sau Và Panel Bên

Rear panel và side panel thường có chức năng khác front panel nhưng vẫn có thể chứa nhiều feature kỹ thuật.

Rear Panel

Có thể gồm:

• Power input
• Connector
• Cable opening
• Fan
• Vent
• Mounting holes
• Các cutout riêng

Side Panel

Có thể gồm:

• Vent
• Tay nắm
• Lỗ bắt vít
• Slot
• Mounting feature
• Mép chấn

Panel Trái Và Panel Phải Có Thể Khác Nhau

Không nên mặc định:

SIDE-L = SIDE-R

Một mặt có thể chứa quạt trong khi mặt còn lại không có.

Hoặc:

• Side-L có handle
• Side-R có connector
• Side-L có vent pattern A
• Side-R có vent pattern B

Do đó, nếu hai part khác nhau, nên quản lý bằng hai mã riêng.

Gia Công Cửa Và Cover Vỏ Máy

Cửa và cover là những part thường xuyên được tháo mở trong quá trình sử dụng hoặc bảo trì thiết bị.

Cửa Vỏ Máy

Drawing cửa có thể thể hiện:

• Kích thước tổng thể
• Bend
• Vị trí bản lề
• Vị trí khóa
• Vị trí tay nắm
• Lỗ
• Cửa sổ
• Cutout

Các vị trí lắp phụ kiện cần được xác định rõ để phần kim loại được gia công đúng theo thiết kế.

Cover Tháo Rời

Cover có thể được cố định bằng:

• Các vị trí bắt vít
• Các feature liên kết
• Phương án riêng của thiết kế

Gia An Phú thực hiện phần sheet metal theo drawing đã xác nhận.

Cover Nhiều Cạnh

Một cover dạng U có thể được tạo:

FLAT PART → BEND 1 → BEND 2 → U COVER

Cover dạng hộp có thể cần nhiều bend hơn và cần kiểm tra trình tự tạo hình.

Pát Và Chi Tiết Bên Trong Vỏ Máy

Một bộ enclosure hoàn chỉnh thường có nhiều chi tiết bên trong mà người dùng không nhìn thấy từ bên ngoài nhưng lại rất quan trọng đối với quá trình lắp thiết bị.

Ví dụ:

• Mounting bracket
• Support
• Equipment plate
• Internal panel
• Reinforcement
• Pát liên kết
• Giá đỡ

Mounting Bracket

Bracket có thể giữ:

• Module
• Thiết bị
• Dây
• Cụm cơ khí
• Các bộ phận khác

Một bracket có thể được tạo:

LASER → BENDING → BRACKET

Internal Panel

Một panel bên trong có thể chứa nhiều mounting holes để bố trí thiết bị.

Reinforcement

Nếu thiết kế sử dụng các part tăng cứng, những chi tiết này cũng nên được đưa vào BOM.

Sản Xuất Đồng Bộ Theo Bộ Drawing

Thay vì đặt:

• Panel tại xưởng A
• Bracket tại xưởng B
• Cover tại xưởng C

khách hàng có thể gom các sheet metal parts phù hợp vào cùng một bộ hồ sơ để Gia An Phú kiểm tra khả năng gia công.

Điều này đặc biệt hữu ích khi nhiều part sử dụng cùng nhóm vật liệu và cần triển khai theo cùng một dự án.

Dung Sai Và Kích Thước Lắp Ráp Của Vỏ Máy

Đối với vỏ máy, mục tiêu không chỉ là từng part có hình dạng đúng khi đứng riêng lẻ.

Các part còn cần phù hợp với mối quan hệ lắp ráp trong thiết kế.

Một bộ vỏ có thể có nhiều kích thước cần chú ý.

Kích Thước Tổng Thể

Ví dụ:

• Width
• Height
• Depth

Đây là các kích thước giúp xác định envelope của enclosure.

Khoảng Cách Giữa Các Panel

Nếu hai panel lắp với nhau, vị trí cạnh và lỗ liên kết cần phù hợp với drawing.

Door Clearance

Cửa cần phù hợp với phần thân theo thiết kế.

Khoảng hở hoặc quan hệ lắp ráp nên được khách hàng xác định trong hồ sơ kỹ thuật.

Vị Trí Connector

Connector cutout thường phải tương ứng với thiết bị bên trong.

Vì vậy, đây có thể là critical dimension.

Mounting Hole Pattern

Các mounting holes trên:

• Front panel
• Bottom plate
• Mounting plate
• Bracket

có thể ảnh hưởng trực tiếp đến việc lắp thiết bị.

Không Phải Mọi Kích Thước Đều Có Cùng Mức Độ Quan Trọng

Một drawing có thể chứa hàng chục hoặc hàng trăm kích thước.

Trong số đó, một số kích thước ảnh hưởng trực tiếp đến:

• Fit
• Assembly
• Alignment
• Equipment mounting
• Door
• Connector

Khách hàng nên xác định rõ các critical dimensions nếu có yêu cầu kiểm soát đặc biệt.

Với bộ vỏ nhiều part, tư duy kiểm tra nên là:

PART ACCURACY + ASSEMBLY RELATIONSHIP

chứ không chỉ xem từng chi tiết riêng lẻ.

Quản Lý Nhiều Mã Chi Tiết Trong Một Bộ Vỏ Máy

Một bộ vỏ máy hiếm khi chỉ gồm một chi tiết duy nhất. Trong nhiều trường hợp, enclosure được chia thành nhiều part để thuận tiện cho gia công, lắp ráp, bảo trì và thay thế.

Ví dụ một bộ có thể gồm:

Part	Số lượng / bộ
Front Panel	1
Rear Panel	1
Side-L	1
Side-R	1
Top Cover	1
Bottom Plate	1
Door	1
Bracket A	4
Bracket B	2
Mounting Plate	1

Như vậy:

20 bộ vỏ máy không đồng nghĩa với 20 chi tiết.

Nếu mỗi bộ có 13 part, tổng số chi tiết cần quản lý đã là 260 part, chưa tính trường hợp một số mã có số lượng lớn hơn hoặc có các variant khác nhau.

Do đó, việc quản lý đơn hàng nên dựa trên:

PART NUMBER + REVISION + QUANTITY

Part Number

Mỗi chi tiết nên có mã riêng để dễ đối chiếu.

Ví dụ:

• FP-001 – Front Panel
• RP-001 – Rear Panel
• SL-001 – Side Left
• SR-001 – Side Right
• TOP-001 – Top Cover
• BRK-A01 – Bracket A

Không nên chỉ đặt tên file:

front-new-final.pdf

vì cách này dễ gây nhầm khi có nhiều lần cập nhật.

Revision

Thiết kế vỏ máy có thể thay đổi trong quá trình:

• Prototype
• Kiểm tra lắp ráp
• Thay đổi vị trí connector
• Điều chỉnh kích thước
• Thay đổi bracket
• Thay đổi thiết bị bên trong

Ví dụ:

FP-001 REV A → FP-001 REV B → FP-001 REV C

Trước khi sản xuất, cần xác nhận revision hiện hành của từng part.

Quantity

Số lượng nên được quản lý theo từng mã thay vì chỉ theo “số bộ”.

Ví dụ:

20 bộ máy

nhưng:

Bracket A × 4/bộ

thì tổng số lượng cần sản xuất là:

80 bracket.

Cách quản lý này đặc biệt quan trọng với đơn hàng nhiều mã và sản xuất theo lô.

Prototype Vỏ Máy Trước Khi Sản Xuất Theo Lô

Đối với một thiết kế mới, gia công mẫu trước khi sản xuất số lượng lớn là một bước rất đáng cân nhắc.

Prototype giúp chuyển thiết kế từ mô hình thành sản phẩm thực tế để doanh nghiệp có thể kiểm tra:

• Hình dạng
• Kích thước tổng thể
• Khả năng lắp panel
• Vị trí lỗ
• Connector
• Door
• Cover
• Bracket
• Mounting plate
• Quan hệ với thiết bị bên trong

Workflow có thể là:

DESIGN → PROTOTYPE → ASSEMBLY TEST → REVISION → PRODUCTION

Kiểm Tra Fit

Các panel cần phù hợp với nhau theo thiết kế.

Ví dụ:

• Side panel có khớp với front panel không?
• Cover có phù hợp với phần thân không?
• Door có đúng kích thước opening không?

Kiểm Tra Vị Trí Thiết Bị

Front panel có thể cần thử:

• HMI
• Nút
• Công tắc
• Đèn
• Connector

Rear panel có thể cần thử:

• Quạt
• Cổng nguồn
• Cable
• Connector

Kiểm Tra Bracket Và Mounting Plate

Một bracket có thể đúng hình dạng nhưng vị trí lắp thực tế vẫn cần được kiểm tra trong assembly.

Cập Nhật Drawing Sau Prototype

Nếu phát hiện cần điều chỉnh, drawing nên được cập nhật.

Ví dụ:

REV A = Prototype

Sau khi kiểm tra:

REV B = Production Drawing

Khi chuyển sang sản xuất theo lô, cần sử dụng đúng phiên bản đã được xác nhận.

Quy Trình Gia Công Vỏ Máy Tại Gia An Phú

Một đơn hàng vỏ máy có nhiều part nên được triển khai theo một quy trình rõ ràng từ hồ sơ thiết kế đến bộ chi tiết sau gia công.

Bước 1: Tiếp Nhận CAD/DXF/PDF

Khách hàng gửi:

• CAD hoặc 3D nếu có
• DXF
• PDF
• Part list/BOM
• Drawing number
• Revision
• Quantity

Nếu chưa có đầy đủ tất cả các file, khách hàng vẫn có thể gửi hồ sơ hiện tại để kiểm tra trước.

Bước 2: Xác Nhận Part List

Gia An Phú đối chiếu:

• Bộ vỏ có bao nhiêu mã?
• Mỗi mã bao nhiêu chi tiết/bộ?
• Tổng số bộ cần làm?
• Có part nào dùng chung không?
• Có left/right khác nhau không?

Ví dụ:

20 bộ × 8 mã

cần được tách thành số lượng thực tế của từng part.

Bước 3: Xác Nhận Material Và Thickness

Mỗi mã cần xác định:

• Vật liệu
• Độ dày
• Số lượng

Nếu có nhiều thickness trong cùng bộ, nên thể hiện rõ theo từng drawing.

Bước 4: Kiểm Tra Flat Pattern Và Khả Năng Gia Công

Các part cần Laser và chấn được kiểm tra dựa trên:

• Biên dạng
• Lỗ
• Khe
• Cutout
• Bend line
• Góc
• Flange
• Trình tự chấn
• Critical dimensions

Bước 5: Chuẩn Bị Vật Liệu

Tùy đơn hàng:

• Khách cấp phôi
• Khách cấp thép
• Gia An Phú cung cấp vật liệu

Bước 6: Cắt Laser

Laser tạo:

• Flat pattern
• Hole
• Slot
• Vent
• Cutout
• Connector opening
• Các feature theo drawing

Bước 7: Chấn CNC

Các flat part cần tạo hình được chuyển sang chấn.

Mỗi part có thể có:

• Một bend
• Hai bend
• Nhiều bend
• Nhiều hướng tạo hình

Bước 8: Kiểm Tra Và Bàn Giao Bộ Chi Tiết

Sau khi gia công, các part được kiểm tra dựa trên yêu cầu đã xác nhận.

Tùy đơn hàng, nội dung có thể gồm:

• Mã part
• Revision
• Số lượng
• Hình dạng
• Kích thước quan trọng
• Lỗ/cutout
• Góc chấn
• Yêu cầu ngoại quan

Quy trình tổng thể:

DRAWING → BOM → MATERIAL → LASER → BENDING → QC → PART SET

Nếu doanh nghiệp cần triển khai trọn từ vật liệu đến các chi tiết vỏ máy theo drawing, có thể tham khảo thêm dịch vụ Gia Công Thép Tấm Theo Yêu Cầu Tại TP.HCM của Gia An Phú.

Khách Cấp Vật Liệu Hay Gia An Phú Cung Cấp?

Gia An Phú có thể tiếp nhận nhiều hình thức khác nhau tùy cách doanh nghiệp đang tổ chức sản xuất.

Khách Hàng Cấp Phôi

Khách đã chuẩn bị flat part và chỉ cần chấn.

Quy trình:

PHÔI KHÁCH CẤP → CHẤN → BÀN GIAO

Khách Hàng Cấp Thép Tấm

Khách có vật liệu nhưng chưa tạo phôi.

Quy trình:

THÉP KHÁCH CẤP → LASER → CHẤN → BỘ CHI TIẾT

Gia An Phú Cung Cấp Vật Liệu

Khách gửi drawing và yêu cầu kỹ thuật.

Quy trình:

DRAWING → GIA AN PHÚ CHUẨN BỊ THÉP → LASER → CHẤN → PART SET

Hình thức	Khách hàng cung cấp	Gia An Phú thực hiện
Khách cấp phôi	Flat parts	Chấn CNC
Khách cấp thép	Thép tấm	Laser + chấn
Gia An Phú cung cấp	Drawing	Vật liệu + Laser + chấn

Hình thức phù hợp phụ thuộc vào quy trình nội bộ và nguồn vật liệu hiện có của khách hàng.

Gia Công Mẫu, Số Lượng Ít Và Theo Lô

Gia An Phú tiếp nhận linh hoạt theo giai đoạn phát triển của sản phẩm.

Một Bộ Prototype

Phù hợp khi doanh nghiệp cần:

• Kiểm tra thiết kế
• Thử lắp thiết bị
• Kiểm tra panel
• Kiểm tra cửa/cover
• Điều chỉnh drawing

Số Lượng Ít

Một sản phẩm chuyên dụng có thể chỉ cần:

• 1 bộ
• Vài bộ
• Một lô nhỏ

Không nhất thiết phải đặt số lượng lớn ngay từ đầu.

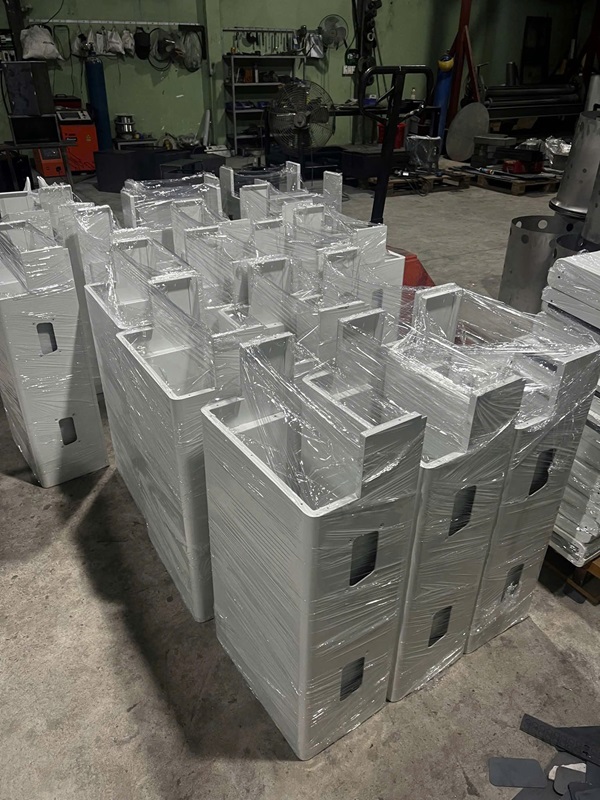

Nhiều Bộ Theo Lô

Khi thiết kế ổn định, doanh nghiệp có thể sản xuất:

• 10 bộ
• 20 bộ
• 50 bộ
• Hoặc số lượng theo nhu cầu thực tế

Điểm cần lưu ý là số lượng nên được quy đổi theo từng part, không chỉ theo số bộ.

Ví dụ:

20 bộ enclosure ×:

• 1 Front Panel
• 1 Rear Panel
• 2 Side Panel
• 1 Top
• 1 Bottom
• 4 Bracket

sẽ tạo ra các quantity khác nhau cho từng mã.

Repeat Order

Nếu khách hàng đặt lại sau một khoảng thời gian, cần xác nhận:

• Part number
• Revision
• Quantity
• Material
• Thickness

để tránh sử dụng nhầm drawing cũ.

Năng Lực Gia Công Vỏ Máy Của Gia An Phú

Gia An Phú tiếp nhận các bộ chi tiết vỏ máy theo drawing với phạm vi chủ yếu dựa trên năng lực cắt Laser và chấn CNC.

Hạng mục	Khả năng tiếp nhận
CAD / DXF / PDF	Có
Gia công theo drawing	Có
Front panel	Có
Rear panel	Có
Side panel	Có
Top / Bottom	Có
Cover	Có
Door part	Có
Bracket	Có
Mounting plate	Có
Các sheet metal parts theo thiết kế	Có
Cắt Laser CNC	Có
Chấn CNC	Có
Khách cấp phôi	Có
Khách cấp thép	Có
Gia An Phú cung cấp thép	Có
Prototype	Có
Số lượng ít	Có
Nhiều mã	Có
Theo lô	Có

Khả năng thực hiện cuối cùng cần được kiểm tra dựa trên:

• Material
• Thickness
• Kích thước
• Hình học
• Cutout
• Bend geometry
• Trình tự chấn
• Critical dimensions
• Drawing thực tế

Không nên đánh giá khả năng gia công vỏ máy chỉ bằng kích thước tổng thể của enclosure.

Một bộ vỏ 1.000 × 800 × 600 mm có thể đơn giản hoặc rất phức tạp tùy số lượng panel, feature và part bên trong.

Giá Gia Công Vỏ Máy Được Tính Như Thế Nào?

Không có một mức giá cố định cho mọi loại vỏ máy.

Một bộ enclosure có thể chỉ gồm 3–4 part, trong khi một thiết kế khác có thể gồm hàng chục mã với nhiều lỗ, vent, cutout và bend.

Báo giá thường phụ thuộc vào các yếu tố sau.

Vật Liệu

Chi phí khác nhau tùy loại thép khách hàng yêu cầu.

Nếu Gia An Phú cung cấp vật liệu, phần thép sẽ được tính trong tổng đơn hàng.

Độ Dày

Thickness ảnh hưởng đến:

• Khối lượng
• Cắt
• Chấn
• Tooling
• Giá vật liệu

Kích Thước

Panel lớn và bracket nhỏ có khối lượng vật liệu và công đoạn khác nhau.

Tổng Số Part

Một bộ vỏ gồm:

5 part

khác với:

18 part

ngay cả khi kích thước enclosure cuối cùng tương tự.

Tổng Số Mã

100 part cùng một drawing khác với 100 part gồm 20 drawing khác nhau.

Tổng Chiều Dài Cắt

Panel có nhiều feature sẽ có khối lượng cắt khác với một tấm đơn giản.

Số Lỗ, Khe Và Cutout

Front panel có thể có nhiều:

• Lỗ nút
• Connector
• Display
• Vent
• Mounting hole

làm tăng khối lượng gia công so với panel chỉ có đường bao ngoài.

Số Đường Chấn

Cover hai bend khác với hộp nhiều cạnh.

Geometry Và Trình Tự Chấn

Hai part cùng có bốn đường chấn nhưng một part có thể đơn giản hơn đáng kể nếu geometry dễ tiếp cận.

Dung Sai

Nếu các mounting feature hoặc kích thước lắp ráp có yêu cầu kiểm soát đặc biệt, cần thể hiện trong drawing.

Gia An Phú Có Cung Cấp Vật Liệu Hay Không

Khách có thể lựa chọn:

Khách cấp phôi

Khách cấp thép

hoặc:

Gia An Phú cung cấp vật liệu + gia công

Tiến Độ

Nếu dự án có deadline cụ thể, khách hàng nên cung cấp ngay trong yêu cầu báo giá.

Vì vậy, một câu hỏi như:

“Gia công vỏ máy 1 mét giá bao nhiêu?”

không đủ để xây dựng báo giá chính xác.

Cách phù hợp hơn là gửi:

DRAWING + BOM + MATERIAL + THICKNESS + QUANTITY

Cần Gửi Gì Để Báo Giá Gia Công Vỏ Máy?

Để Gia An Phú kiểm tra nhanh hơn, khách hàng nên chuẩn bị:

✓ CAD/DXF/PDF
✓ Part number
✓ Revision
✓ BOM hoặc danh sách part nếu có
✓ Material
✓ Thickness
✓ Quantity trên mỗi bộ
✓ Tổng số bộ cần sản xuất
✓ Critical dimensions nếu có
✓ Yêu cầu bề mặt nếu có
✓ Thời gian cần hàng

Nếu chưa có BOM nhưng đã có bộ drawing, vẫn có thể gửi các file hiện có để Gia An Phú kiểm tra trước.

Ví dụ một yêu cầu rõ ràng:

Machine Enclosure M01 – 10 bộ – gồm 8 part/bộ – DXF + PDF – thép theo drawing – cần Laser + chấn.

Cách này cung cấp nhiều thông tin hơn đáng kể so với:

“Báo giá giúp tôi cái vỏ máy này.”

Vì Sao Chọn Gia An Phú Gia Công Vỏ Máy Theo Bản Vẽ?

Vỏ máy là một sản phẩm gồm nhiều chi tiết có mối liên hệ với nhau. Vì vậy, khả năng triển khai từ drawing đến từng part có giá trị hơn việc chỉ thực hiện riêng một đường cắt hoặc một đường chấn.

Tiếp Nhận Trực Tiếp Từ Drawing

Khách hàng có thể gửi:

• CAD
• DXF
• PDF
• BOM
• Part list

để kiểm tra.

Có Nguồn Thép Tấm

Nếu khách hàng chưa chuẩn bị vật liệu, Gia An Phú có thể kết hợp nguồn thép với quá trình gia công.

Có Cắt Laser CNC

Laser giúp tạo:

• Panel
• Flat pattern
• Vent
• Hole
• Slot
• Cutout
• Bracket

Có Chấn CNC

Các part sau Laser có thể tiếp tục được tạo:

• Flange
• Edge
• Cover
• Box
• Panel
• Bracket

Xử Lý Nhiều Mã Trong Cùng Một Bộ

Gia An Phú có thể tiếp nhận một bộ drawing gồm nhiều part thay vì khách hàng phải đặt từng chi tiết riêng lẻ tại nhiều đơn vị.

Nhận Prototype Và Theo Lô

Doanh nghiệp có thể bắt đầu từ:

1 bộ mẫu → kiểm tra → cập nhật revision → sản xuất theo lô

Một Đầu Mối Từ Vật Liệu Đến Part Set

Quy trình:

DRAWING → MATERIAL → LASER → BENDING → PART SET

giúp khách hàng có thể gom nhiều công đoạn phù hợp trong cùng một đơn hàng.

Hai Xưởng Tại TP.HCM

Gia An Phú có hai xưởng tại TP.HCM, thuận tiện cho việc tiếp nhận nhu cầu từ các doanh nghiệp và đơn vị chế tạo trong khu vực.

Câu Hỏi Thường Gặp Về Gia Công Vỏ Máy

Gia An Phú có nhận gia công vỏ máy theo bản vẽ không?
Có. Khách hàng có thể gửi CAD/DXF/PDF cùng vật liệu, độ dày và số lượng để Gia An Phú kiểm tra khả năng thực hiện.

Có nhận file DXF không?
Có. DXF phù hợp cho các flat pattern và feature cần cắt Laser. Nên gửi thêm PDF hoặc thông tin material, thickness, quantity và revision.

Chỉ có PDF có báo giá được không?
Có thể gửi PDF để kiểm tra trước nếu bản vẽ thể hiện đủ các thông tin quan trọng của chi tiết.

Có nhận gia công một bộ vỏ máy mẫu không?
Có thể tiếp nhận prototype hoặc số lượng ít tùy cấu tạo và yêu cầu thực tế của đơn hàng.

Có nhận nhiều mã chi tiết trong cùng một bộ không?
Có. Nên cung cấp part number, revision và số lượng cho từng mã.

Gia An Phú có cung cấp luôn thép không?
Có. Khách hàng có thể kết hợp vật liệu + Laser + chấn trong cùng đơn hàng.

Có thể cắt Laser và chấn CNC trong cùng một đơn hàng không?
Có. Đây là chuỗi gia công phổ biến đối với panel, cover, bracket và nhiều part của vỏ máy.

Có nhận gia công panel mặt trước không?
Có thể gia công front panel theo drawing với các lỗ, khe, cutout và mép chấn theo thiết kế.

Có cắt lỗ màn hình, nút nhấn và connector không?
Có thể cắt các feature theo hình học và kích thước trên bản vẽ.

Có gia công khe thông gió không?
Có thể cắt slot, vent pattern hoặc cutout quạt theo dữ liệu khách hàng cung cấp.

Có nhận vỏ máy số lượng ít không?
Có thể tiếp nhận từ prototype, số lượng ít đến đơn hàng theo lô tùy yêu cầu thực tế.

Giá gia công vỏ máy được tính như thế nào?
Giá phụ thuộc vào vật liệu, độ dày, số part, số mã, đường cắt, lỗ/cutout, số đường chấn, số lượng và phạm vi công việc của đơn hàng.

Gửi Bản Vẽ Vỏ Máy – Nhận Báo Giá Gia Công

Bạn đang phát triển máy móc, thiết bị hoặc một sản phẩm kỹ thuật và cần sản xuất phần vỏ kim loại theo thiết kế riêng?

Gia An Phú nhận gia công:

• Front panel
• Rear panel
• Side panel
• Top / Bottom
• Door
• Cover
• Bracket
• Mounting plate
• Vỏ hộp
• Vỏ máy
• Vỏ thiết bị
• Bộ sheet metal parts theo drawing

Khách hàng có thể gửi:

CAD/DXF/PDF + BOM + MATERIAL + THICKNESS + QUANTITY

để Gia An Phú kiểm tra phạm vi công việc từ vật liệu, cắt Laser đến chấn CNC và báo giá theo bộ hồ sơ thực tế.

Hotline/Zalo: 0937.200.476
Email: cokhigiaanphu@gmail.com

GỬI BẢN VẼ VỎ MÁY – YÊU CẦU BÁO GIÁ

Thông Tin Liên Hệ Gia An Phú

Cơ Khí Gia An Phú
Cung cấp thép tấm và gia công kim loại tấm theo yêu cầu tại TP.HCM.

Xưởng sản xuất 1:
Đường Văn Tiến Dũng, xã Hưng Long, TP.HCM – gần cầu Ông Thìn.

Xưởng sản xuất 2:
262A Phạm Đăng Giảng, P. Bình Hưng Hòa, TP.HCM.

Hotline/Zalo: 0937.200.476
Email: cokhigiaanphu@gmail.com
